उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गैसकेट सामग्री: | एनबीआर / एचएनबीआर / ईपीडीएम / विटॉन ए / विटॉन जी / एफपीएम | प्लेट्स सामग्री: | AISI 304 / AISI 316 / टाइटेनियम / टियापा / निकल / SMO254 / मिश्र धातु 904L |
|---|---|---|---|

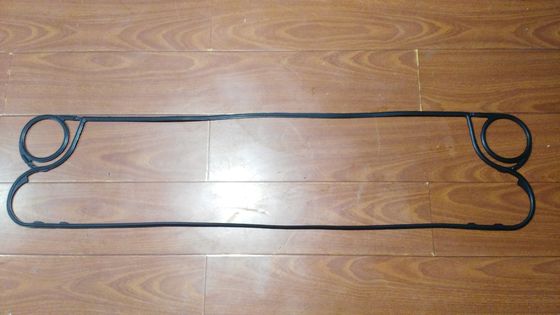

| गैसकेट केंद्र का आकार: | 870 * 122 मिमी | गैसकेट आकार का आकार: | 964.4 * 215.9 मिमी |
| गैसकेट की मोटाई: | 4.4mm | स्थानांतरण क्षेत्र: | 0.18㎡ |
| गैसकेट होल व्यास: | 65mm | अधिकतम तापमान: | 220 ℃ |
| अधिकतम दबाव: | 25bar | प्लेट आकार का आकार: | 978 * 232 मिमी |
| हाई लाइट: | M6M हीट एक्सचेंजर गैसकेट,निकल प्लेट हीट एक्सचेंजर गैसकेट |
||

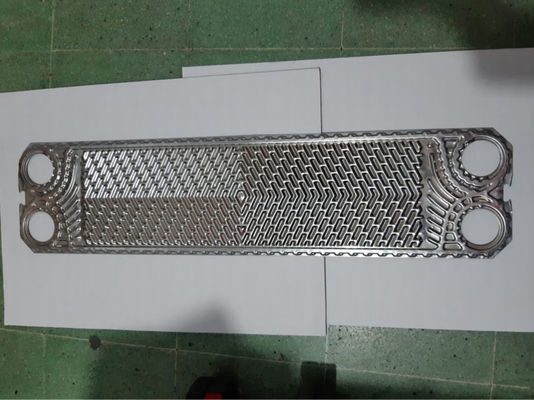

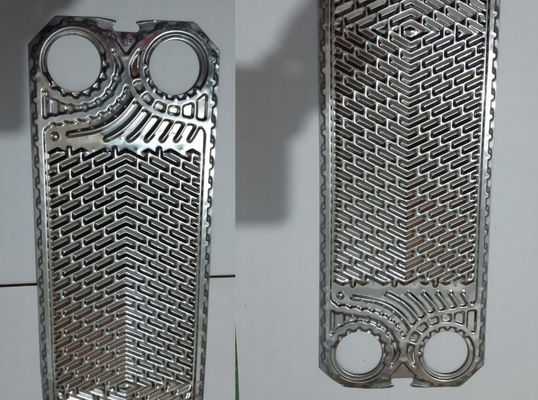

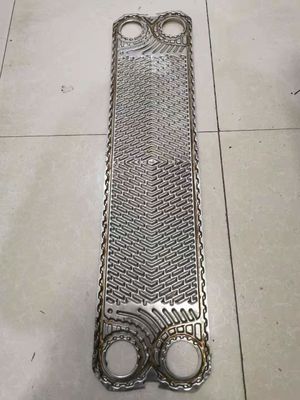

विशेष मॉडल रासायनिक उद्योग वाइडगैप चैनल नालीदार प्लेट हीट एक्सचेंजर फिशर ई -18
E18 प्लेट हीट एक्सचेंजर परिचय
E18 प्लेट हीट एक्सचेंजर्स विशेष रूप से विकसित और खाद्य उद्योग के लिए अनुकूलित हैं।विभिन्न प्रणालियों की एक वी ery विस्तृत श्रृंखला की पेशकश की जा सकती है।0.05 से प्लेट सतहों㎡ से 1.5 to और थ्रूपुट 500m㎡ / hr तक उपलब्ध हैं।
E18 प्लेट हीट एक्सचेंजर गैसकेट और प्लेट पैरामीटर
| रबर प्रकार | एनबीआर | ईपीडीएम | VITON / FKM | एचएनबीआर |
| आवेदन तापमान | -20 डिग्री सेल्सियस- 130 डिग्री सेल्सियस | -50 ° C- + 150 ° C | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| तरल पदार्थ मीडिया |
पानी समुद्र का पानी खनिज तेल नमक नमकीन |
गर्म पानी भाप अम्ल क्षार |
उच्च तापमान प्रतिरोध मजबूत ऑक्सीडेंट तेल अम्ल और क्षार |
उच्च तापमान खनिज तेल और पानी |
| फ़ीचर | पारंपरिक गैसकेट, उच्च दबाव, उच्च तापमान, लंबे जीवन की तुलना में आसान रिसाव नहीं होना चाहिए | |||
| प्लेट की सामग्री | सूट तरल तरल प्रकार | |
| स्टेनलेस स्टील (SUS304,316 आदि) | शुद्ध पानी, सामान्य पानी, खनिज तेल आदि | |
| टीआई, टीआई-पीडी | समुद्र का पानी, खारा पानी, खनिज पानी आदि | |
| 20Cr, 18Ni 6Mo (254SMO) | सल्फ्यूरिक एसिड, कार्बनिक जल समाधान आदि को पतला करें | |
| नी | उच्च अस्थायी और एकाग्रता कास्टिक सोडा | |
| Hastelloy मिश्र धातु (C276, D205, B2G) | केंद्रित सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, फॉस्फोरिक एसिड | |
| प्लेट की मोटाई | 0.5 मिमी / 0.6 मिमी / 0.7 मिमी / 0.8 मिमी / 0.9 मिमी / 1.0 मिमी | |
| प्लेट आकार का आकार | 978 * 232 मिमी | |
| प्लेट केंद्र का आकार | 870 * 122 मिमी | |
| स्थानांतरण क्षेत्र | 0.18 0. | |
| कोण छेद व्यास | Φ65 | |
| गैसकेट की मोटाई | 4.4 मिमी | |
| काम का दबाव | <= 25 बार | |
| प्लेट थीटा | कम थीटा और उच्च थीटा | |
| प्लेट छेद | 4 छेद के साथ चैनल प्लेट, छेद के बिना एंड प्लेट |
|
E18 प्लेट हीट एक्सचेंजरलाभ
| संक्षिप्त परिरूप | उच्च तापीय क्षमता |
| सफाई और रखरखाव के लिए डी-माउंटेबल | यदि आवश्यक हो तो अतिरिक्त गर्मी हस्तांतरण प्लेटें जोड़ी जा सकती हैं |
| स्वच्छ और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है | भाप के साथ उपयोग के लिए उपयुक्त है |
| खाद्य-सुरक्षित सामग्री | सीआईपी प्रणाली-अनुकूलनीय |
| साधारण सफाई | एक गुणवत्ता वाला उत्पाद |
| कम रखरखाव लागत | लंबे समय से सेवा जीवन |
| अत्यधिक प्रभावी प्रवाह संबंधों के लिए प्रोफ़ाइल विविधताएँ | भाप संक्षेपण के लिए विशेष प्लेटें |
| लाभप्रद मूल्य / प्रदर्शन अनुपात | दोस्ताना सेवा |
| उच्च परिचालन सुरक्षा | सघनता |
| उच्च प्रभावशीलता | व्यापक संभावनाएं हैं |
| खाद्य प्रूफ सामग्री | सीआईपी सक्षम |
| आसान सफाई | ऑस्ट्रियाई उच्च गुणवत्ता वाला उत्पाद |
| कम रखरखाव लागत | लंबा जीवनकाल |
| विभिन्न प्रोफाइल उपलब्ध हैं | गैसकेट की विभिन्न तकनीकें |
| प्लेट की सतह 0.05 surface से 1.5㎡ तक | 500 मी³ / घंटा तक थ्रूपुट |
| स्टीम कंडेनसर के लिए विशेष प्लेटें |
जब E18 प्लेट हीट एक्सचेंजर स्थापित करने के लिए कैसे?
1 दबाव प्लेट से पाइपवर्क को डिस्कनेक्ट करें
• दबाव प्लेट से पाइपवर्क को डिस्कनेक्ट करें
हीट एक्सचेंजर प्लेट्स को बाहर निकालना
• नट (12a) बनाम दक्षिणावर्त निकालें
• बोल्ट (12) क्रॉसवर्ड के तनाव के लिए सभी नट्स को ढीला करें
टेंशनिंग बोल्ट (1) से टेंशन बोल्ट (12) के लिए बिना पके हुए नट्स
• टाई वॉशर के लिए वॉशर हटाएं (13)
• तनाव वाले बोल्ट हटा दें (1)
• प्रेशर प्लेट (10) को प्लेट पैक से दूर धकेलें
• पहले ताप एक्सचेंजर प्लेट को नीचे से 20 - 30 सेंटीमीटर लंबे झूले में घुमाएं
दिशा [१]
• एक कोण के नीचे बाद में प्लेट को स्विंग करें
30 - 45 ° [2]
• प्लेट को फ्रेम से बाहर निकालें
• प्लेट को उसी तरह से प्लेट से निकालें
• प्लेटों के अनुक्रम और चेहरे की स्थिति का निरीक्षण करें - सफाई के बाद उन्हें होना चाहिए
उसी तरह वापस स्थापित किया
2 हीट एक्सचेंजर प्लेट्स की सफाई
• उपयुक्त डिटर्जेंट के साथ प्रत्येक प्लेट को कुल्ला करना चाहिए (न तो गैसकेट पर हमला करना चाहिए और न ही प्लेट) उपयुक्त डिटर्जेंट के बारे में जानकारी हीट एक्सचेंजर निर्माता से प्राप्त की जा सकती है
• एक नरम ब्रश के साथ साफ प्लेटें
• गैसकेट का आदान-प्रदान नहीं किया जाना चाहिए:
- सफाई के घोल में प्लेट भिगोने से बचें
• गैसकेट का आदान-प्रदान किया जाना है:
- गर्म सफाई के घोल में प्लेट भिगोएँ (लगभग 100 ° C)
स्केलिंग की मोटी परतों पर:
- गर्म सफाई के घोल में प्लेट भिगोएँ (लगभग 100 ° C)
उपयोग ना करें:
- स्टील ब्रश
- स्टील खुरचनी या समान
3 पुनः संयोजन
• फिर से साफ प्लेटों को फिर से स्थापित करें
निरीक्षण
- प्रत्येक प्लेट का मूल अनुक्रम और स्थिति (संख्या और प्लेट व्यवस्था ड्राइंग के अनुसार)
- गास्केट स्थापित और अच्छे क्रम में
• फिट व्यक्तिगत प्लेटें (30- 40 ° झुकाव के तहत पार्श्व सम्मिलन)
• प्लेट प्लेट पर दबाव प्लेट (10) धक्का
लेटरल स्लॉट्स में टेंशनिंग बोल्ट (1) को फिर से डालें
टेंशनिंग बोल्ट (13) से टेंशनिंग बोल्ट (1) के लिए फिट वाशर
• तनाव बोल्ट के लिए नट के साथ प्लेट पैक तनाव (12)
- समान रूप से
- क्रॉसवर्ड
- दबाव प्लेट (10) और फ्रेम प्लेट (4) के बीच समानता का निरीक्षण करें
• नेम प्लेट पर tesnioning सीमा का निरीक्षण करें
• बचना:
- अति-तनाव
- बहुत कम तनाव (अधिकतम नेम प्लेट पर तनाव सीमा)
• नट (12a) को बढ़ते हुए टेंशनिंग बोल्ट (12) के लिए नट्स को ठीक करें।
• पाइपलाइन को फिर से कनेक्ट करें
• धारा 6 के अनुसार हीट एक्सचेंजर शुरू करें
