उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | LX595/LX515/LX50 | नाम: | प्लेट हीट एक्सचेंजर गैसकेट |
|---|---|---|---|
| आपरेटिंग दबाव: | 3.0 एमपीएजी मैक्स। | प्लेट सामग्री: | स्टेनलेस स्टील, टाइटेनियम, उच्च निकल मिश्र धातु, निकल और अन्य |
| गैसकेट सामग्री: | एनबीआर, ईपीडीएम, एफपीएम, एनबीआरएचटी, विटन | सतह क्षेत्र: | 0.83 |
| Max. मैक्स। flow rate प्रवाह की दर: | 800 वर्ग मीटर / घंटा | कनेक्शन दीया: | 200 मिमी |
| फ्रेम आयाम: | 1995*810mm | ||
| हाई लाइट: | प्लेट हीट एक्सचेंजर गैसकेट,शेल और ट्यूब हीट एक्सचेंजर गैसकेट |
||

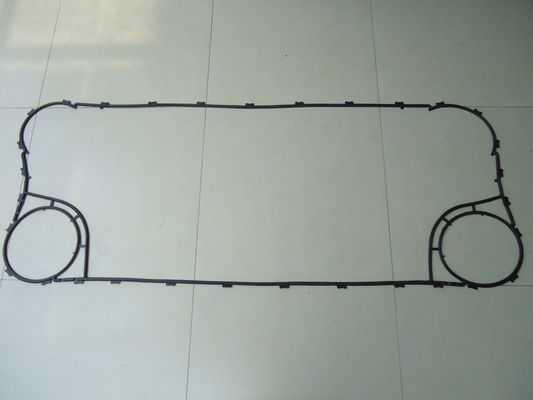

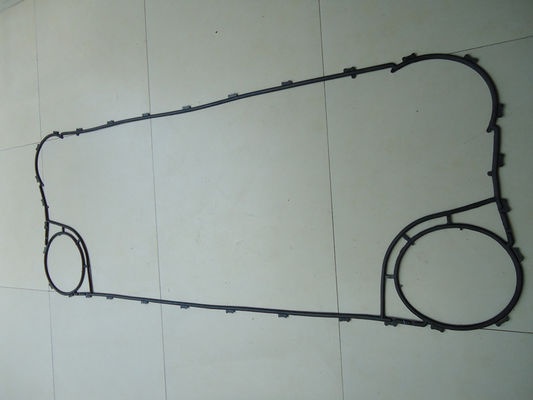

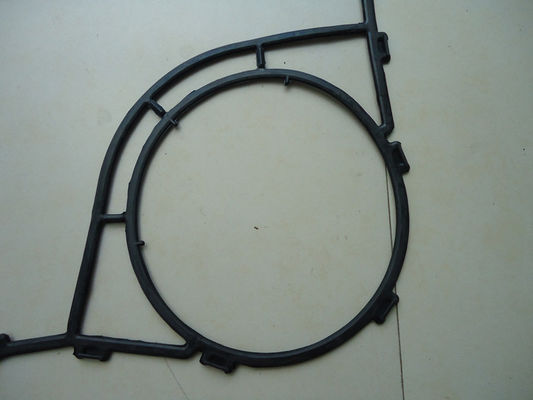

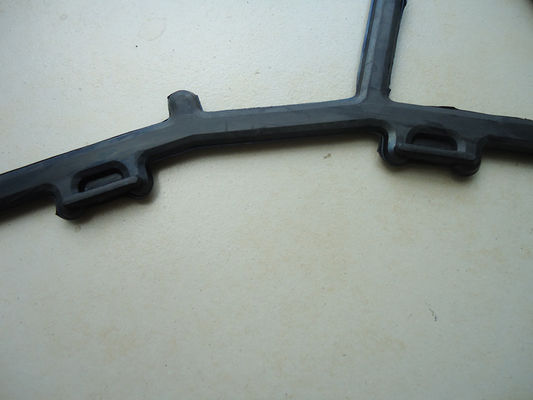

हिसाका एलएक्स५९५/एलएक्स५१५/एलएक्स50 वेसल के लिए मॉडल गैस्केटेड प्लेट हीट एक्सचेंजर स्पेयर पार्ट्स
LX595/LX515 मॉडल प्लेट हीट एक्सचेंजर मूल संरचना
हीट ट्रांसफर प्लेट्स जंग-प्रतिरोधी धातु जैसे स्टेनलेस स्टील या टाइटेनियम की पतली चादरों को दबाकर बनाई जाती हैं, फिर उन्हें सील गास्केट के साथ सेट करें और गाइड बार पर रेत के ढेर को लटका दें।प्लेटों को निश्चित फ्रेम और चल फ्रेम के बीच बोल्ट के साथ कड़ा कर दिया जाता है।यहां, गर्मी हस्तांतरण प्लेटों के बीच एक निश्चित अंतर है जो तरल को प्रवाहित करने की अनुमति देता है।लिक्विड इनलेट और आउटलेट फिक्स्ड फ्रेम या मूवेबल फ्रेम में हैं।
LX595/LX515 मॉडल गैसकेट विशिष्टता:
| सतह क्षेत्र | 0.83 |
| मैक्स।प्रवाह की दर | 800 वर्ग मीटर/घंटा |
| कनेक्शन व्यास | 200 मिमी |
| फ्रेम आयाम | 1995*810mm |
पीएचई गैसकेट पैरामीटर्स
प्लेट हीट एक्सचेंजर्स में उपयोग किए जाने वाले गास्केट में विभिन्न तरल गुणों और तापमान / दबाव की स्थिति में स्थायित्व होना चाहिए।एम एंड सी ने विभिन्न प्रकार के अनुप्रयोगों का समर्थन करने के लिए निम्नलिखित गैसकेट सामग्री तैयार की है।
| गैसकेट सामग्री | तापमान रेंज (℃) | कठोरता | उपलब्ध माध्यम |
| एनबीआर | -20 से 110 | -75+/- 3 | पानी, तेल, अम्ल आदि |
| ईपीडीएम | -30 से 150 | 80+/- 5 | भाप, अमोनिया, अम्ल आदि |
| एनबीआर-एचटी | -30 से 160 | 85+/- 5 | खनिज तेल, थर्मल तेल |
| ईपीडीएम-एचटी | -30 से 180 | 85+/- 5 | उच्च तापमान पानी |
| टीएफईपी | -20 से 180 | 80+/- 5 | एसिड, ग्लाइकोल, क्लोराइड |
| एफ पी एम | -55 से 220 | 80+/- 5 | एसिड, ग्लाइकोल, क्लोराइड |
पीएचई आवेदन क्षेत्र / अवसर
| रासायनिक | कास्टिक सोडा, उर्वरक, पेट्रोकेमिकल, तेल रिफाइनरी, तेल और वसा, फार्मास्युटिकल, सल्फ्यूरिक एसिड कूलिंग |
| भोजन | दूध, बीयर, शीतल पेय, सॉस, शराब, स्किड माउंटेड स्टेरलाइजर |
| एचवीएसी | एयर कंडीशनिंग, शीर्ष जल तापन |
| इस्पात मिल | ब्लास्ट फर्नेस, कंटीन्यूअस कास्टिंग, COG, प्लेटिंग और गैल्वनाइजिंग, ब्लास्ट फरमेस कूलिंग |
| धातु | चढ़ाना, शमन, एनोडाइजिंग, पेंटिंग |
| पल्प पेपर | काली शराब, सफेद शराब, डाइजेस्टर, हीट रिकवरी |
| कपड़ा | सिंथेटिक फाइबर, कताई, रंगाई |
| सेंट्रल कूलिंग | समुद्री जल, नदी जल, पावर स्टेशन, सह-उत्पादन, समुद्री और कई अन्य। |
प्लेट हीट एक्सचेंजर विशेषताएं
हीट ट्रांसफर प्लेट्स
प्रत्येक गर्मी हस्तांतरण प्लेट अपनी ताकत और गर्मी हस्तांतरण क्षेत्र को बढ़ाने के लिए विभिन्न पैटर्न में नालीदार होती है।इसके अलावा, गलियारा उच्च अशांति पैदा करता है और इस तरह उच्च गर्मी हस्तांतरण गुणांक प्राप्त करता है।प्लेट को प्रत्येक कोने पर मार्ग छेद के साथ प्रदान किया गया है।प्रत्येक प्लेट को उसके परिधीय खांचे में लगे गैस्केट के साथ कसकर सील किया जाता है।
प्रवाह चैनल
प्लेटों को ए-प्लेट और बी-प्लेट में विभाजित किया जाता है, और इन प्लेटों के बीच एक मार्ग बनता है।उच्च तापमान वाला द्रव बारी-बारी से और दूसरे द्रव के विपरीत दिशा में बहता है।इस प्रकार इन प्लेटों के माध्यम से ऊष्मा का उच्च कुशल स्थानांतरण प्राप्त किया जाता है।
ए-प्लेट उलटने पर बी-प्लेट बन जाएगी।जैसे अधिकांश मॉडलों के लिए केवल एक प्रकार की प्लेट का उपयोग ए-प्लेट और बी-प्लेट के रूप में किया जा सकता है।
आसान रखरखाव
प्लेट हीट एक्सचेंजर को कसने वाले बोल्ट और नट्स को ढीला करके निरीक्षण और रखरखाव के लिए आसानी से खोला जा सकता है।असेंबली और यूनिट का उद्घाटन भी आसानी से किया जाता है।
कम स्थापना स्थान
हल्के और कॉम्पैक्ट निर्माण से इंस्टॉलेशन स्पेस को 1/4 और वजन को क्रमशः शेल और ट्यूब हीट एक्सचेंजर के 1/3 तक बचाता है।इसके अलावा, कम लिक्विडहोल्ड वाली हल्की और पतली हीटिंग प्लेट स्थापना कार्य की सुविधा प्रदान करती है।प्लेट हीट एक्सचेंजर को पाइपिंग कार्य के बिना सफाई के लिए अलग किया जा सकता है, जबकि शेल और ट्यूब हीट को ट्यूब बंडल को बाहर निकालने के लिए अतिरिक्त स्थान की आवश्यकता होती है।
