जल तापन के लिए एपी श्मिट सिग्मा 66 एम 66 मॉडल प्लेट हीट एक्सचेंजर गैसकेट

एपीआई SCHMIDT सिग्मा 66/M66 मॉडल प्लेट हीट एक्सचेंजर गैसकेट और प्लेट जल तापन के लिए:

सिग्मा 66/M66 मॉडल प्लेट हीट एक्सचेंजर मूल संरचना

हीट ट्रांसफर प्लेट्स जंग-प्रतिरोधी धातु जैसे स्टेनलेस स्टील या टाइटेनियम की पतली चादरों को दबाकर बनाई जाती हैं, फिर उन्हें सील गास्केट के साथ सेट करें और गाइड बार पर रेत के ढेर को लटका दें।प्लेटों को निश्चित फ्रेम और चल फ्रेम के बीच बोल्ट के साथ कड़ा कर दिया जाता है।यहां, गर्मी हस्तांतरण प्लेटों के बीच एक निश्चित अंतर है जो तरल को प्रवाहित करने की अनुमति देता है।लिक्विड इनलेट और आउटलेट फिक्स्ड फ्रेम या मूवेबल फ्रेम में हैं।

सिग्मा 66/M66 मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.66㎡
प्लेट थीटा कोण	53 ° 124 °
कनेक्शन व्यास	138 मिमी
प्लेट नालीदार मोटाई	३.८ मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	1470 * 290 मिमी
प्लेट आकार की लंबाई * चौड़ाई	१६७९ * ४९८ मिमी

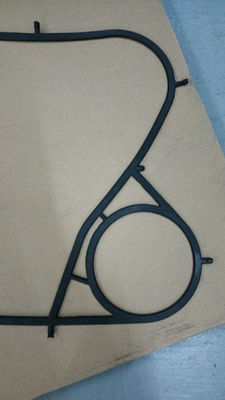

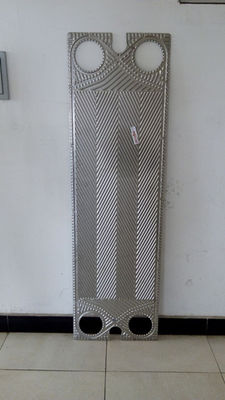

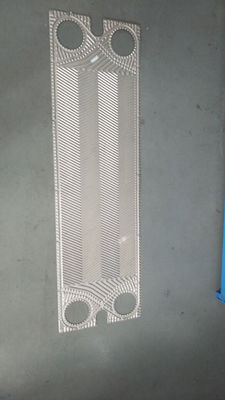

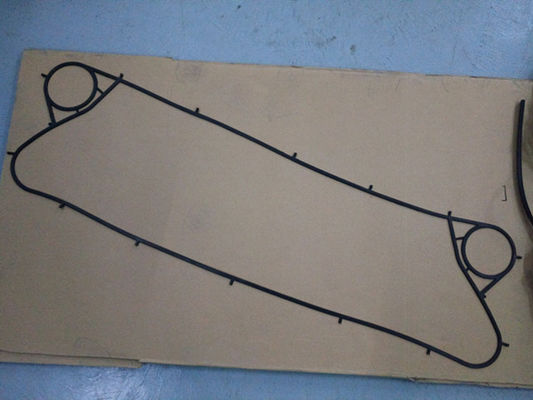

सिग्मा 66/M66 प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र








OEM और ODM पीएचई गैसकेट पैरामीटर्स

प्लेट हीट एक्सचेंजर्स में उपयोग किए जाने वाले गास्केट में विभिन्न तरल गुणों और तापमान / दबाव की स्थिति में स्थायित्व होना चाहिए।एम एंड सी ने विभिन्न प्रकार के अनुप्रयोगों का समर्थन करने के लिए निम्नलिखित गैसकेट सामग्री तैयार की है।


सामग्री	अधिकतम उपयोग तापमान	कठोरता	आवेदन मीडिया
एनबीआर	१२० ℃	७६ ± २	अल्केन, अल्केन और अन्य गैर-ध्रुवीय मीडिया, ईंधन तेल और अन्य खनिज तेल;स्नेहक;पशु और वनस्पति तेल;गर्म पानी, खारा पानी, आदि
एनबीआर-एचटी	१४० ℃	७६ ± २
एचएनबीआर	१५० ℃	७६ ± २
ईपीडीएम	१५० ℃	80 ± 2	पानी, भाप, वायुमंडलीय ओजोन, गैर-पेट्रोलियम आधारित;कीटोन;अल्कोहल ध्रुवीय माध्यम आदि
एचईपीडीएम	१७० ℃	80 ± 2
विटन ए	१८० ℃	80 ± 2	एसिड, क्षार, कार्बनिक विलायक, गर्म तेल
विटन ए (ओआईएल)
विटन बी
विटन जी	200 ℃	80 ± 2	मजबूत एसिड, गर्म तेल संतृप्त भाप गर्म तेल
करोड़	-40 ~ 60 ℃	75±2	शीतल


ओईएम और ओडीएमपीएचई प्लेट पैरामीटर्स



प्लेटों को विशेष रूप से विभिन्न पैटर्न से चुना जाता है ताकि प्रत्येक इकाई के लिए इष्टतम क्षेत्र और लागत प्रभावी ताप विनिमायक प्राप्त किया जा सके।इन प्लेटों को तीन प्रकार, एच प्रकार, एल प्रकार, मिक्स प्रकार में वर्गीकृत किया जा सकता है।



प्लेट नालीदार



कम स्वीकार्य दबाव ड्रॉप आवश्यकता अनुप्रयोगों के लिए निम्न कोण चैनल व्यवस्था;



अनुकूलित प्रदर्शन हासिल करने के लिए वैकल्पिक व्यवस्था के लिए मिश्रित चैनल व्यवस्था;



उच्च तापीय प्रदर्शन और स्वीकार्य दबाव ड्रॉप आवश्यकता अनुप्रयोगों के लिए उच्च कोण चैनल व्यवस्था



मानक सामग्री



३०४ स्टेनलेस स्टील



यह सबसे कम लागत वाली हीट ट्रांसफर प्लेट सामग्री है।इसमें कम संक्षारण प्रतिरोध होता है और आमतौर पर केवल 0.5 मिमी की मोटाई में उपलब्ध होता है।इस प्रकार की गर्मी हस्तांतरण प्लेट आमतौर पर एचवीएसी अनुप्रयोगों में उपयोग की जाती है।



३१६ स्टेनलेस स्टील



यह सबसे आम गर्मी हस्तांतरण प्लेट सामग्री है और इसका उपयोग कई अनुप्रयोगों में किया जाता है।316 स्टेनलेस स्टील में उच्च संक्षारण प्रतिरोध होता है और यह आमतौर पर 0.5 मिमी से 0.8 मिमी की मोटाई में उपलब्ध होता है।



टाइटेनियम



यह प्रकार अधिकांश एसिड, क्लोराइड, समुद्री जल और क्लोरीन रसायनों सहित रासायनिक हमले के लिए बहुत प्रतिरोधी है।टाइटेनियम की यह मोटाई आमतौर पर 0.5 मिमी से 0.6 मिमी तक होती है।



हास्टेलॉय C276



अन्य सामान्य नाम: मिश्र धातु C276, Hastelloy C, Inconel® सी-276, हास्टेलॉय सी276।

Hastelloy C276 एक निकल-मोलिब्डेनम-क्रोमियम सुपरलॉय है जिसमें विभिन्न प्रकार के कठोर वातावरण में उत्कृष्ट संक्षारण प्रतिरोध के लिए टंगस्टन जोड़ा गया है।मिश्र धातु सी-276 व्यापक रूप से रासायनिक प्रसंस्करण, प्रदूषण नियंत्रण, लुगदी और कागज उत्पादन, औद्योगिक और नगरपालिका अपशिष्ट उपचार, और एसिड प्राकृतिक गैस वसूली जैसे कठोर वातावरण में उपयोग किया जाता है।मोटाई 0.6 मिमी से 0.8 मिमी तक हो सकती है।



एसएमओ 254



Sandvik 254 SMO एक उच्च मिश्र धातु ऑस्टेनिटिक स्टेनलेस स्टील है जिसे समुद्री जल और अन्य आक्रामक क्लोराइड-असर मीडिया में उपयोग के लिए विकसित किया गया है।मोटाई 0.6 मिमी से 0.8 मिमी तक उपलब्ध है।





पीएचई आवेदन क्षेत्र / अवसर


रासायनिक	कास्टिक सोडा, उर्वरक, पेट्रोकेमिकल, तेल रिफाइनरी, तेल और वसा, फार्मास्युटिकल, सल्फ्यूरिक एसिड कूलिंग
भोजन	दूध, बीयर, शीतल पेय, सॉस, शराब, स्किड माउंटेड स्टेरलाइजर
एचवीएसी	एयर कंडीशनिंग, शीर्ष जल तापन
इस्पात मिल	ब्लास्ट फर्नेस, कंटीन्यूअस कास्टिंग, COG, प्लेटिंग और गैल्वनाइजिंग, ब्लास्ट फरमेस कूलिंग
धातु	चढ़ाना, शमन, एनोडाइजिंग, पेंटिंग
पल्प पेपर	काली शराब, सफेद शराब, डाइजेस्टर, हीट रिकवरी
कपड़ा	सिंथेटिक फाइबर, कताई, रंगाई
सेंट्रल कूलिंग	समुद्री जल, नदी जल, पावर स्टेशन, सह-उत्पादन, समुद्री और कई अन्य।




प्लेट हीट एक्सचेंजर विशेषताएं

हीट ट्रांसफर प्लेट्स

प्रत्येक गर्मी हस्तांतरण प्लेट अपनी ताकत और गर्मी हस्तांतरण क्षेत्र को बढ़ाने के लिए विभिन्न पैटर्न में नालीदार होती है।इसके अलावा, गलियारा उच्च अशांति पैदा करता है और इस तरह उच्च गर्मी हस्तांतरण गुणांक प्राप्त करता है।प्लेट को प्रत्येक कोने पर मार्ग छेद के साथ प्रदान किया गया है।प्रत्येक प्लेट को उसके परिधीय खांचे में लगे गैस्केट के साथ कसकर सील किया जाता है।


प्रवाह चैनल

प्लेटों को ए-प्लेट और बी-प्लेट में विभाजित किया जाता है, और इन प्लेटों के बीच एक मार्ग बनता है।उच्च तापमान वाला द्रव बारी-बारी से और दूसरे द्रव के विपरीत दिशा में बहता है।इस प्रकार इन प्लेटों के माध्यम से ऊष्मा का उच्च कुशल स्थानांतरण प्राप्त किया जाता है।

ए-प्लेट उलटने पर बी-प्लेट बन जाएगी।जैसे अधिकांश मॉडलों के लिए केवल एक प्रकार की प्लेट का उपयोग ए-प्लेट और बी-प्लेट के रूप में किया जा सकता है।


आसान रखरखाव

प्लेट हीट एक्सचेंजर को कसने वाले बोल्ट और नट्स को ढीला करके निरीक्षण और रखरखाव के लिए आसानी से खोला जा सकता है।असेंबली और यूनिट का उद्घाटन भी आसानी से किया जाता है।

कम स्थापना स्थान

हल्के और कॉम्पैक्ट निर्माण से इंस्टॉलेशन स्पेस को 1/4 और वजन को क्रमशः शेल और ट्यूब हीट एक्सचेंजर के 1/3 तक बचाता है।इसके अलावा, कम लिक्विडहोल्ड वाली हल्की और पतली हीटिंग प्लेट स्थापना कार्य की सुविधा प्रदान करती है।

प्लेट हीट एक्सचेंजर को पाइपिंग कार्य के बिना सफाई के लिए अलग किया जा सकता है, जबकि शेल और ट्यूब हीट को ट्यूब बंडल को बाहर निकालने के लिए अतिरिक्त स्थान की आवश्यकता होती है।






प्लेट हीट एक्सचेंजर लाभ



1. हीट ट्रांसफर गुणांक शेल और ट्यूब हीट एक्सचेंजर की तुलना में लगभग 2 गुना अधिक है।संघनक सतह हमेशा सुरक्षित होती है और गर्मी हस्तांतरण गुणांक में सुधार होता है क्योंकि घनीभूत तुरंत बाहर निकल जाता है।

2. पारंपरिक प्लेट प्रकार हीट एक्सचेंजर की तुलना में बहुत कम वाष्प दबाव ड्रॉप प्राप्त करने के लिए, प्लेट विशेषता का विशेष ध्यान योगदान में लिया जाता है।

3. ठंडा पानी की खपत हीट एक्सचेंजर का लगभग आधा है।

4. गैस्केट का उपयोग चुनिंदा रूप से किया जाता है और यह आवेदन को विस्तृत क्षेत्र में विस्तारित करता है।

5. प्लेटों की संख्या में वृद्धि या कमी करके संघनक क्षमता का आसान परिवर्तन।

6. एक ही तरफ इनलेट और आउटलेट कनेक्शन के कारण, सिग्मा 66/M66 प्रकार न केवल कुल कंडेनसर बल्कि आंशिक कंडेनसर पर भी लागू किया जा सकता है।



प्लेट हीट एक्सचेंजर चित्र









एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।





एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;



एम एंड सी प्लेट हीट एक्सचेंजर माल डिलीवरी के लिए तैयार है
