1.5MPa N35 कूलिंग के लिए एपीवी हीट एक्सचेंजर गास्केट टाइप करें

कूलिंग अनुप्रयोगों के लिए एपीवी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट N35 प्रकार

N35 मॉडल प्लेट हीट एक्सचेंजर ऑपरेशन और कॉन्फ़िगरेशन

प्लेट हीट एक्सचेंजर्स तरल पदार्थ को गर्म करने और / या ठंडा करने के लिए सबसे बहुमुखी और लागत प्रभावी तरीकों में से एक हैं।मूल अवधारणा गर्म तरल पदार्थ को ठंड से अलग करने और तरल पदार्थ के बीच गर्मी को स्थानांतरित करने के लिए एक नालीदार गर्मी हस्तांतरण प्लेट का उपयोग करती है।



प्लेटों के बीच की सील एक परिधीय गैसकेट द्वारा स्थापित की जाती है जो एक दोहरे अवरोध के साथ बंदरगाहों और प्रवाह क्षेत्रों को भी अलग करती है।गैस्केट या तो द्रव को प्लेट चैनल से नीचे बहने देता है या चित्र 1 में दर्शाए अनुसार आसन्न प्लेट चैनल को बाय-पास करता है।



प्लेट हीट एक्सचेंजर्स का उपयोग विभिन्न प्रकार के विभिन्न विन्यासों में किया जा सकता है।



एक कॉन्फ़िगरेशन क्लोज सर्किट कूलिंग है, जहां प्लेट हीट एक्सचेंजर में गंदे कूलिंग माध्यम जैसे समुद्र, नदी, झील या टॉवर पानी को अलग किया जाता है और साफ उपचारित पानी को प्रोसेस प्लांट के माध्यम से लगातार पुन: प्रसारित किया जाता है।यह कॉन्फ़िगरेशन, जैसा कि चित्र 2 में दिखाया गया है, प्रक्रिया उपकरण को गंदे शीतलन द्रव से बचाता है।




N35मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.36㎡
प्लेट थीटा कोण	क्षैतिज १२० ° उर्ध्वाधर १२० °
कनेक्शन व्यास	85 मिमी
प्लेट नालीदार मोटाई	2.8 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	१०६९ * २३८ मिमी
प्लेट आकार की लंबाई * चौड़ाई	1202 * 371 मिमी



N35 फ़्रेम आयाम



ढांचा	कनेक्शन व्यास (इंच)	अधिकतम यूएस जीपीएम	मानक फ्रेम लंबाई (इंच)		अधिकतम सतह क्षेत्र (फीट²)
			न्यूनतम	ज्यादा से ज्यादा
SR1	1.5	125	17	31	१५०
SR2	2.0	200	20	59	650
N35	3.0	460	16	98	१९००
Q030	4.0	800	40	१०४	१५५०
क्यू055	4.0	800	40	१०४	२८५०

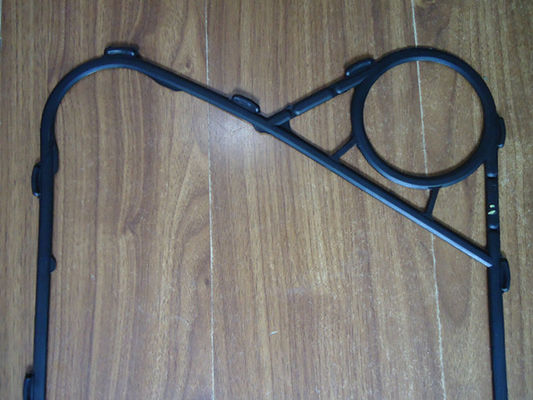

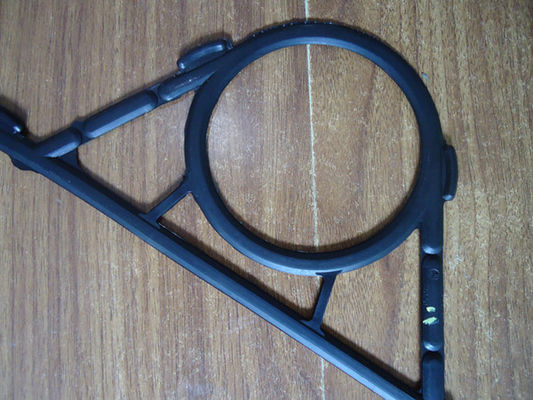

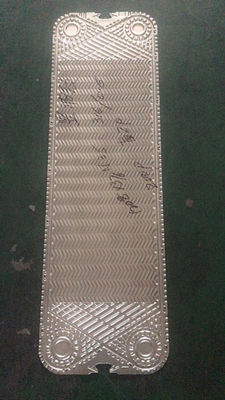

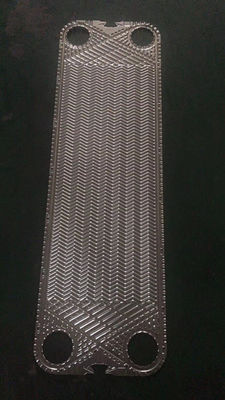

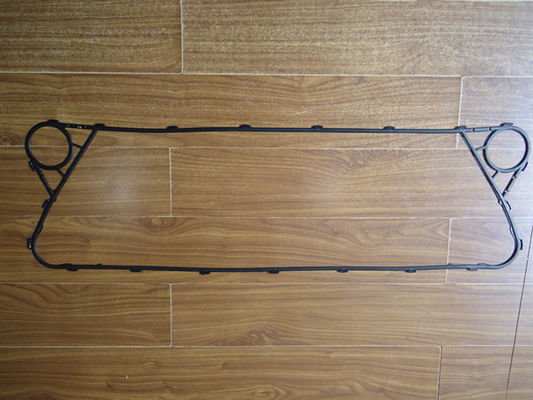

N35 प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र







N35 प्लेट हीट एक्सचेंजर सुविधाएँ और लाभ और लाभ



प्लेट हीट एक्सचेंजर्स गर्मी को कुशलतापूर्वक स्थानांतरित करके और कम ऊर्जा उपयोग और पर्यावरणीय प्रभाव के लिए गर्मी की वसूली करके कई हीटिंग और कूलिंग प्रक्रियाओं में ऊर्जा के उपयोग को अधिकतम करने में महत्वपूर्ण भूमिका निभाते हैं।



N35 प्लेट हीट एक्सचेंजर्स का उपयोग उद्योगों में कई प्रक्रियाओं और अनुप्रयोगों के लिए हीटिंग, कूलिंग, कंडेनसिंग और वाष्पीकरण कर्तव्यों के लिए किया जाता है - जिसमें तेल और गैस, समुद्री, रसायन, पेट्रोकेमिकल, बिजली उत्पादन, सामान्य उद्योग, एचवीएसी अनुप्रयोग और खाद्य और पेय उद्योग शामिल हैं।अनुभव की एक सदी और दुनिया भर में एक विशाल स्थापित आधार के साथ, एम एंड सी हीट पार्ट्स सिद्ध डिजाइन हैं जो साल दर साल ग्राहकों की प्रक्रियाओं के प्रदर्शन, दक्षता और विश्वसनीयता में महत्वपूर्ण योगदान देते हैं।



विशेषताएं	लाभ	लाभ
वॉश बोर्ड प्लेट डिजाइन	अशांति को बढ़ावा देता है, दूषण को कम करता है और सीआईपी प्रवाह को अनुकूलित करता है	अधिकतम रन टाइम कोमल उत्पाद उपचार
पैराक्लिप गैसकेट सिस्टम	बेहतर सीलिंग अखंडता के लिए इंटरलॉकिंग गैसकेट समर्थन	बेहतर गैसकेट जीवन विश्वसनीय संचालन
समानांतर प्रवाह पैटर्न	कुशल उत्पाद वितरण और यहां तक ​​कि गर्मी उपचार विकर्ण प्रवाह प्लेटों की तुलना में कम भिन्न प्लेट प्रकार	अच्छा गर्मी वसूली प्रभाव कम किए गए पुर्जों के पुर्ज़ों के स्टॉक की आवश्यकता


OEM और ODM पीएचई गैसकेट पैरामीटर्स

प्लेट हीट एक्सचेंजर्स में उपयोग किए जाने वाले गास्केट में विभिन्न तरल गुणों और तापमान / दबाव की स्थिति में स्थायित्व होना चाहिए।एम एंड सी ने विभिन्न प्रकार के अनुप्रयोगों का समर्थन करने के लिए निम्नलिखित गैसकेट सामग्री तैयार की है।


सामग्री	अधिकतम उपयोग तापमान	कठोरता	आवेदन मीडिया
एनबीआर	१२० ℃	७६ ± २	अल्केन, अल्केन और अन्य गैर-ध्रुवीय मीडिया, ईंधन तेल और अन्य खनिज तेल;स्नेहक;पशु और वनस्पति तेल;गर्म पानी, खारा पानी, आदि
एनबीआर-एचटी	१४० ℃	७६ ± २
एचएनबीआर	१५० ℃	७६ ± २
ईपीडीएम	१५० ℃	80 ± 2	पानी, भाप, वायुमंडलीय ओजोन, गैर-पेट्रोलियम आधारित;कीटोन;अल्कोहल ध्रुवीय माध्यम आदि
एचईपीडीएम	१७० ℃	80 ± 2
विटन ए	१८० ℃	80 ± 2	एसिड, क्षार, कार्बनिक विलायक, गर्म तेल
विटन ए (ओआईएल)
विटन बी
विटन जी	200 ℃	80 ± 2	मजबूत एसिड, गर्म तेल संतृप्त भाप गर्म तेल
करोड़	-40 ~ 60 ℃	75±2	शीतल


ओईएम और ओडीएमपीएचई प्लेट पैरामीटर्स



प्लेटों को विशेष रूप से विभिन्न पैटर्न से चुना जाता है ताकि प्रत्येक इकाई के लिए इष्टतम क्षेत्र और लागत प्रभावी ताप विनिमायक प्राप्त किया जा सके।इन प्लेटों को तीन प्रकार, एच प्रकार, एल प्रकार, मिक्स प्रकार में वर्गीकृत किया जा सकता है।



प्लेट नालीदार



कम स्वीकार्य दबाव ड्रॉप आवश्यकता अनुप्रयोगों के लिए निम्न कोण चैनल व्यवस्था;



अनुकूलित प्रदर्शन हासिल करने के लिए वैकल्पिक व्यवस्था के लिए मिश्रित चैनल व्यवस्था;



उच्च तापीय प्रदर्शन और स्वीकार्य दबाव ड्रॉप आवश्यकता अनुप्रयोगों के लिए उच्च कोण चैनल व्यवस्था



मानक सामग्री



३०४ स्टेनलेस स्टील



यह सबसे कम लागत वाली हीट ट्रांसफर प्लेट सामग्री है।इसमें कम संक्षारण प्रतिरोध होता है और आमतौर पर केवल 0.5 मिमी की मोटाई में उपलब्ध होता है।इस प्रकार की गर्मी हस्तांतरण प्लेट आमतौर पर एचवीएसी अनुप्रयोगों में उपयोग की जाती है।



३१६ स्टेनलेस स्टील



यह सबसे आम गर्मी हस्तांतरण प्लेट सामग्री है और इसका उपयोग कई अनुप्रयोगों में किया जाता है।316 स्टेनलेस स्टील में उच्च संक्षारण प्रतिरोध होता है और यह आमतौर पर 0.5 मिमी से 0.8 मिमी की मोटाई में उपलब्ध होता है।



टाइटेनियम



यह प्रकार अधिकांश एसिड, क्लोराइड, समुद्री जल और क्लोरीन रसायनों सहित रासायनिक हमले के लिए बहुत प्रतिरोधी है।टाइटेनियम की यह मोटाई आमतौर पर 0.5 मिमी से 0.6 मिमी तक होती है।



हास्टेलॉय C276



अन्य सामान्य नाम: मिश्र धातु C276, Hastelloy C, Inconel® सी-276, हास्टेलॉय सी276।

Hastelloy C276 एक निकल-मोलिब्डेनम-क्रोमियम सुपरलॉय है जिसमें विभिन्न प्रकार के कठोर वातावरण में उत्कृष्ट संक्षारण प्रतिरोध के लिए टंगस्टन जोड़ा गया है।मिश्र धातु सी-276 व्यापक रूप से रासायनिक प्रसंस्करण, प्रदूषण नियंत्रण, लुगदी और कागज उत्पादन, औद्योगिक और नगरपालिका अपशिष्ट उपचार, और एसिड प्राकृतिक गैस वसूली जैसे कठोर वातावरण में उपयोग किया जाता है।मोटाई 0.6 मिमी से 0.8 मिमी तक हो सकती है।



एसएमओ 254



Sandvik 254 SMO एक उच्च मिश्र धातु ऑस्टेनिटिक स्टेनलेस स्टील है जिसे समुद्री जल और अन्य आक्रामक क्लोराइड-असर मीडिया में उपयोग के लिए विकसित किया गया है।मोटाई 0.6 मिमी से 0.8 मिमी तक उपलब्ध है।



पीएचई प्लेट फ़ीचर



	विशेषता	फायदे	आपके लिए इसमें क्या है!
ए	वितरण क्षेत्र	कुशल प्रवाह वितरण	मल-वितरण को रोकता है
बी	नालीदार प्लेट पैटर्न-गर्मी हस्तांतरण क्षेत्र	अशांति को बढ़ावा देता है, दूषण को कम करता है	उत्कृष्ट गर्मी वसूली प्रभाव रन टाइम अधिकतम करें
सी	प्लेट लॉकिंग सिस्टम	"कॉर्नर लॉक" और "बबल लॉक" अवधारणाएं यूनिट बंद होने पर एक स्थिर और अच्छी तरह से संरेखित प्लेट पैक सुनिश्चित करती हैं	सुरक्षित और आर्थिक संचालन उच्च सेवाक्षमता न्यूनतम सेवा डाउनटाइम
डी	आसान गैसकेट प्रणाली	बेवेल्ड गैस्केट किनारों को आसानी से आपके फ़्लिंगर्स का उपयोग करके जगह में क्लिप किया जाता है सुरक्षित रूप से जगह पर रहता है और उच्च सीलिंग अखंडता प्रदान करता है	विश्वसनीय संचालन बदलने के लिए आसान और त्वरित कोई विशेष उपकरण की आवश्यकता नहीं है









पीएचई आवेदन क्षेत्र / अवसर


रासायनिक	कास्टिक सोडा, उर्वरक, पेट्रोकेमिकल, तेल रिफाइनरी, तेल और वसा, फार्मास्युटिकल, सल्फ्यूरिक एसिड कूलिंग
भोजन	दूध, बीयर, शीतल पेय, सॉस, शराब, स्किड माउंटेड स्टेरलाइजर
एचवीएसी	एयर कंडीशनिंग, शीर्ष जल तापन
इस्पात मिल	ब्लास्ट फर्नेस, कंटीन्यूअस कास्टिंग, COG, प्लेटिंग और गैल्वनाइजिंग, ब्लास्ट फरमेस कूलिंग
धातु	चढ़ाना, शमन, एनोडाइजिंग, पेंटिंग
पल्प पेपर	काली शराब, सफेद शराब, डाइजेस्टर, हीट रिकवरी
कपड़ा	सिंथेटिक फाइबर, कताई, रंगाई
सेंट्रल कूलिंग	समुद्री जल, नदी जल, पावर स्टेशन, सह-उत्पादन, समुद्री और कई अन्य।





N35 प्लेट हीट एक्सचेंजर शीतलक अनुप्रयोग



• भाप टर्बाइनों के लिए सील पानी
• टर्बाइन चिकनाई तेल
• स्टेटर कूलिंग पैसेज में इस्तेमाल होने वाला उच्च गुणवत्ता वाला पानी
• ग्रंथि सील तेल
• ट्रांसफार्मर तेल
• खर्च ईंधन तत्व तालाब का पानी
• न्यूट्रॉन शील्ड
• ऊर्जा स्टैंड बाय
• समुद्र, नदी या कूलिंग टावरों का उपयोग करके बंद लूप कूलिंग
• दबाव पोत ठंडा



प्लेट हीट एक्सचेंजर चित्र











एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;



एम एंड सी प्लेट हीट एक्सचेंजर माल डिलीवरी के लिए तैयार है
