समुद्री उद्योग हीट एक्सचेंजर सोंडेक्स एस 65 फे गैसकेट

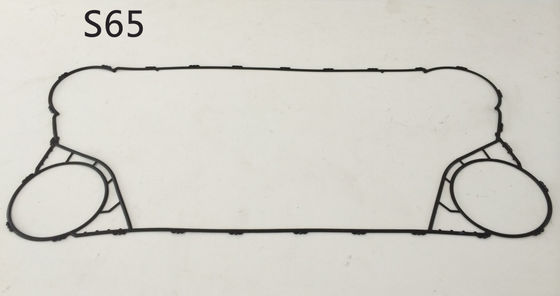

समुद्री उद्योग हीट एक्सचेंजर सोंडेक्स S65 PHE प्लेट्स और गास्केट

S65 प्लेट हीट एक्सचेंजर निर्माण


ढांचा	प्लेटें	गैस्केट
हीट एक्सचेंजर में एक फ्रेम प्लेट (सिर), एक प्रेशर प्लेट (अनुयायी), एक कैरी बार, एक निचला बार और एक कॉलम होता है।प्लेट पैकेज को एक साथ दबाने के लिए टाई (क्लैम्पिंग) बोल्ट का उपयोग किया जाता है।आकार और संख्या हीट एक्सचेंजर के प्रकार पर निर्भर करती है।	प्लेट पैकेज में प्लेट के रिम के साथ और बंदरगाहों के चारों ओर एक खांचे के साथ प्लेट होते हैं।प्लेटों की संख्या, साथ ही आकार और आयाम, आवश्यक थर्मल आउटपुट पर निर्भर है।आवेदन के आधार पर स्टेनलेस स्टील या टाइटेनियम प्लेट का उपयोग किया जा सकता है	प्लेटों में दिए गए खांचे में विशेष गैसकेट होता है।इस गैसकेट का उद्देश्य मीडिया को आपस में मिलाना और बाहर से रिसाव को रोकना है।तापमान, रासायनिक प्रतिरोध और संभावित अन्य स्थितियों के वास्तविक संयोजन पर विचार करने के लिए गैसकेट का चयन किया जाता है।उन्हें विटन, नाइट्राइल या ईपीडीएम में आपूर्ति की जा सकती है।

S65 मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.65㎡
प्लेट थीटा कोण	६१ ° १२१ °
कनेक्शन व्यास	२०२मिमी
प्लेट नालीदार मोटाई	2.6 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	१०९१ * ३९५ मिमी
प्लेट आकार की लंबाई * चौड़ाई	१३५८ * ६५६ मिमी



S65प्लेट हीट एक्सचेंजर तकनीकी जानकारी



ढांचा	चित्रित फ्रेम स्टेनलेस स्टील फ्रेम, भोजन और दैनिक उद्योग के लिए डिज़ाइन किया गया दोनों फ्रेम फ्रेम किनारे के चारों ओर लगाए गए क्लैंपिंग बोल्ट के साथ आते हैं।
डिज़ाइन का दबाव	चित्रित फ्रेम: 1.0/1.5/2.5 एमपीए।(१४५/२१७/३६२ पीएसआई) स्टेनलेस स्टील फ्रेम: 1.0/1.6 एमपीए (145/232 पीएसआई)
इंटरमीडिएट फ्रेम्स	स्टेनलेस स्टील में इंटरमीडिएट फ्रेम और कोने ब्लॉक।
सम्बन्ध	DN150/6 "कार्बन स्टील में निकला हुआ किनारा, एआईएसआई 316 या टाइटेनियम के साथ रबरयुक्त या क्लैडेड डीएन100/4", डीएन125/5" और डीएन150/6" डेयरी यूनियन सभी ज्ञात मानकों के अनुसार।
प्लेट सामग्री	AISI304/316, 254 SMO और टाइटेनियम। अनुरोध पर उपलब्ध अन्य सामग्री।
गैस्केट	गैस्केट को बंद गैस्केट खांचे में रखा जाता है, जो प्लेटों द्वारा बनता है।यह डिज़ाइन प्लेट को उच्च कार्य दबावों के लिए उपयुक्त बनाता है।प्लेट हीट एक्सचेंजर की असेंबली के दौरान प्लेटों को दृढ़ता से निर्देशित किया जाता है।सामग्री: एनबीआर, ईपीडीएम और विटन। अनुरोध पर उपलब्ध अन्य सामग्री।
अतिरिक्त उपकरण	स्टेनलेस स्टील में सुरक्षा कवर इन्सुलेट जैकेट असेंबलिंग स्पैनर आम फ्रेम के लिए फाउंडेशन फीट साधन निकला हुआ किनारा थर्मामीटर और मैनोमीटर



S65प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र



S65 फ्रेम्स



प्लेटों की संख्या	एल (फ्रेम लंबाई) (मिमी)	डब्ल्यू (मिमी)	हम्म)	वजन अधिकतम, खाली (किलो)	संबंध प्रकार
S65 IS16
7-64	६६७	७७० (३०.३१")	१८०२.५ (७०.९६")	१४३०	डीएन 200 निकला हुआ किनारा या 8"
65-137	१०६७			१७३७
138-191	१३६७			1971
192-228	१५६७			२१३७
229-319	2067			२५२३
320-410	२५६७			२९२१	डीएन 200 निकला हुआ किनारा या 8"
411-500	३०६७			3316
५०१-६८२	4067		१८०२.५ (७०.९६")	4114
S65 IS25
7-61	677	७९० (३१.१०")	१८०२.५ (७०.९६")	१६९०	डीएन 200 निकला हुआ किनारा या 8"
62-133	१०७७			2050
१३४-१८६	१३७७			२३२६
187-222	१५७७			२५२१
223-311	2077			२९९१
312-400	२५७७			3443
401-490	३०७७			3919
491-668	4077		१८०२.५ (७०.९६")	4862



पीएचई प्लेट फ़ीचर



	विशेषता	फायदे	आपके लिए इसमें क्या है!
ए	वितरण क्षेत्र	कुशल प्रवाह वितरण	मल-वितरण को रोकता है
बी	नालीदार प्लेट पैटर्न-गर्मी हस्तांतरण क्षेत्र	अशांति को बढ़ावा देता है, दूषण को कम करता है	उत्कृष्ट गर्मी वसूली प्रभाव रन टाइम अधिकतम करें
सी	प्लेट लॉकिंग सिस्टम	"कॉर्नर लॉक" और "बबल लॉक" अवधारणाएं यूनिट बंद होने पर एक स्थिर और अच्छी तरह से संरेखित प्लेट पैक सुनिश्चित करती हैं	सुरक्षित और आर्थिक संचालन उच्च सेवाक्षमता न्यूनतम सेवा डाउनटाइम
डी	आसान गैसकेट प्रणाली	बेवेल्ड गैस्केट किनारों को आसानी से आपके फ़्लिंगर्स का उपयोग करके जगह में क्लिप किया जाता है सुरक्षित रूप से जगह पर रहता है और उच्च सीलिंग अखंडता प्रदान करता है	विश्वसनीय संचालन बदलने के लिए आसान और त्वरित कोई विशेष उपकरण की आवश्यकता नहीं है







पीएचई गैसकेट प्रकार



कृपया जांचें कि उनके तीन सामान्य मॉडल गैसकेट प्रकार हैं जो सोंडेक्स ब्रांड में उपयोग किए जाते हैं।





समुद्री शीतलन प्रणाली में S65 प्लेट हीट एक्सचेंजर



अधिकांश शीतलन प्रणालियों को केंद्रीय शीतलन प्रणाली के रूप में बनाया जाता है, जिसका अर्थ है कि टाइटेनियम प्लेटों से सुसज्जित केवल एक या दो बड़े प्लेट हीट एक्सचेंजर हैं।



टाइटेनियम एकमात्र ऐसी सामग्री है जो हीट एक्सचेंजर में प्लेटों पर जंग के नुकसान के बिना आक्रामक समुद्री जल का सामना कर सकती है।इसका मतलब यह है कि केंद्रीय कूलर आंतरिक मीठे पानी की शीतलन प्रणाली के लिए शीतलन मीडिया के रूप में समुद्री जल का उपयोग करके बिना किसी समस्या के काम कर सकता है।



एक केंद्रीय कूलर का लाभ यह है कि संक्षारक समुद्री जल का उपयोग एक या दो प्लेट हीट एक्सचेंजर्स तक सीमित है, और इस तरह प्लेट हीट एक्सचेंजर और समुद्री जल पाइपलाइन के लिए विदेशी सामग्री का उपयोग कम से कम हो जाता है, जिससे कम हो जाएगा शीतलन प्रणाली में संक्षारण क्षति।



बाकी प्लेट हीट एक्सचेंजर्स सामान्य रूप से स्टेनलेस स्टील प्लेटों से लैस होते हैं, इसमें कोई जंग का खतरा नहीं होता है क्योंकि हीट एक्सचेंजर्स ताजे पानी के साथ काम करते हैं।





1. मुख्य इंजन	2. सहायक इंजन	3. केंद्रीय ताप के लिए हीट एक्सचेंजर	4. मीठे पानी का जनरेटर
5. सेंट्रल कूलर	6. गियर ऑयल कूलर	7. स्नेहक तेल कूलर, सहायक इंजन	8. चिकनाई तेल कूलर, मुख्य इंजन
9. समुद्री जल फ़िल्टर	10. समुद्री जल पम्प	11. मीठे पानी का पंप



पीएचई समस्या समाधान



यदि आपको अपने प्लेट प्रकार के हीट एक्सचेंजर में समस्या है, तो ज्यादातर मामलों में इन्हें आपके अपने कर्मियों द्वारा हल किया जा सकता है।कृपया संभावित समस्याओं के साथ-साथ संभावित कारणों और समाधानों का सारांश नीचे देखें।



आपके प्लेट प्रकार के हीट एक्सचेंजर के निरंतर समुचित कार्य के लिए एक शर्त नेम प्लेट पर उल्लिखित दबाव और तापमान के अनुमेय मूल्यों के सख्त अनुपालन में है।

इन मूल्यों से अधिक, यहां तक ​​कि एक अल्पकालिक दबाव चोटियों के रूप में भी इकाई को नुकसान होगा और समस्याओं का कारण होगा।



महंगी मरम्मत से बचने के लिए, हम आपको सलाह देते हैं कि स्थापना कार्य और रखरखाव ठीक से प्रशिक्षित कर्मियों द्वारा किया जाए।आप भी हमसे संपर्क कर सकते हैं।



संकट	संभावित कारण	संभावित स्थिति
रिसाव के	कनेक्शन पर	रबर लाइनर्स की जांच करें (यदि फिट हो) निकला हुआ किनारा गैसकेट की जाँच करें (यदि फिट हो) ओ-रिंग की जाँच करें पाइप को तनाव मुक्त फिट करें
	प्राथमिक और माध्यमिक सर्किट का मिश्रण	छेद और/या दरारों के लिए प्लेटों की जाँच करें
	प्लेट पैकेज में	विधानसभा की जाँच करें गास्केट की स्थिति की जाँच करें गैसकेट की उचित स्थिति की जाँच करें
	ऑपरेटिंग शर्तें विनिर्देश से विचलित होती हैं	परिचालन स्थितियों को समायोजित करें
अपर्याप्त क्षमता	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें
	परिचालन की स्थिति विनिर्देश से विचलित होती है	परिचालन स्थितियों को समायोजित करें
	हीट एक्सचेंजर गंदा है	हीट एक्सचेंजर को साफ करें
	कनेक्शन आपस में बदल दिए गए हैं	पाइप का काम फिर से करें
बहुत अधिक दबाव ड्रॉप	डिजाइन प्रवाह को बड़ा प्रवाहित करें	प्रवाह समायोजित करें
	प्लेट (प्लेटों) में चैनल अवरुद्ध	फ्लश/साफ
	गलत माप	दबाव संकेतक की जाँच करें
	मध्यम डिजाइन से विचलन	उदाहरण के लिए एंटी-फ्रीज के अलावा दबाव ड्रॉप में वृद्धि होगी
	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें



प्लेट हीट एक्सचेंजर चित्र
