खाद्य उद्योग के लिए Varitherm GEA प्लेट हीट एक्सचेंजर्स VT20 OEM PHE प्लेट्स गास्केट

खाद्य उद्योग में Varitherm GEA प्लेट हीट एक्सचेंजर्स VT20 / VT20P / VT20M OEM PHE प्लेट्स और गास्केट

VT20/VT20P/VT20M प्लेट हीट एक्सचेंजर निर्माण



सेफ्टीथर्म के साथ, विशेषज्ञ पारंपरिक सीलबंद प्लेट हीट एक्सचेंजर के अत्यंत विश्वसनीय संस्करण को डिजाइन करने में सफल रहे हैं।वेल्डेड इनलेट और आउटलेट के उद्घाटन के साथ दो बेहद पतली प्लेटें एक डबल-वॉल प्लेट के भीतर एक छोटा रिसाव अंतर बनाती हैं।प्लेट क्रैक होने की शायद ही कभी घटना में, विशेष रिसाव चैनलों के साथ यह चतुर समाधान सुनिश्चित करता है कि एक गैर-संगत मीडिया का मिश्रण बाहर रखा गया है और रिसाव दिखाई दे रहा है।



सेफ्टीथर्म का कॉम्पैक्ट डिजाइन और कार्य उच्च मानकों को पूरा करता है।हमारे ग्राहक एक बात के बारे में निश्चित हो सकते हैं: सेफ्टीथर्म एक प्रभावी और कम रखरखाव वाले डबल-प्लेट समाधान का एक चमकदार उदाहरण है जो उच्च स्तर की उत्पादन सुरक्षा की गारंटी देता है।

VT20 मॉडल प्लेट हीट एक्सचेंजर विशिष्टता:


सतह क्षेत्र	0.26㎡
प्लेट थीटा कोण	१२७ ° १२७ °
कनेक्शन व्यास	79 मिमी
प्लेट नालीदार मोटाई	3.9 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	868 * 212 मिमी
प्लेट आकार की लंबाई * चौड़ाई	999 * 337 मिमी



वीटी20/वीटी20पी/वीटी20एम प्लेट हीट एक्सचेंजर तकनीकी जानकारी





आदर्श	कनेक्शन का आकार	मंद.ए	मंद.बी	मंद.सी
VT20 सेफ्टीथर्म	3"(डीएन80)	21.4"(620मिमी)	५६.६" (१४८८ मिमी)	127 तक "(3235 मिमी)
VT40 सेफ्टीथर्म	5"(डीएन125)	28.0" (710 मिमी)	७४.२"(१८८५मिमी)	139 "(3535 मिमी) तक



हीट ट्रांसफर प्लेट: 316L स्टेनलेस स्टील।

गैसकेट: अनुरोध पर NBR, EPDM, Viton, और अन्य।

पोर्ट कनेक्शन: अनुरोध पर अनलिमिटेड, मेटल लाइनेड, उठा हुआ वेल्डेड नेक निकला हुआ किनारा और अन्य।

अधिकतम डिजाइन दबाव: 230 psig (16 बारग)

अधिकतम डिजाइन तापमान: 370 ° F (190 ° C), गैसकेट चयन पर निर्भर करता है

अनुमानित अधिकतम तरल प्रवाह दर: VT20 Saftetytherm:440 gpm (100m³/घंटा)

VT40 Saftetytherm: 924 gpm (210m³/घंटा)

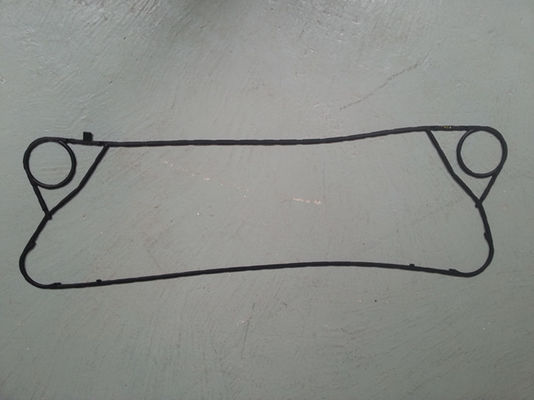

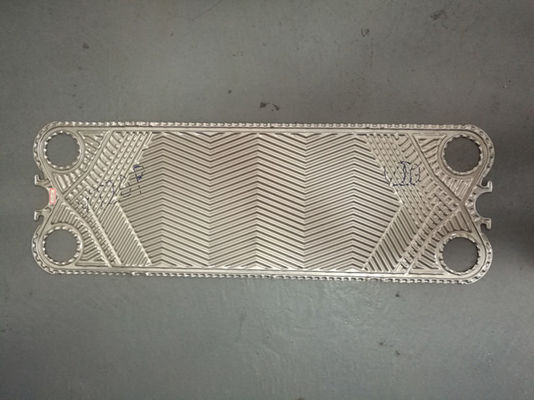

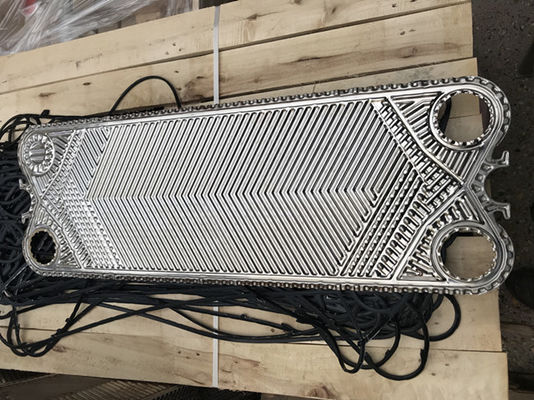

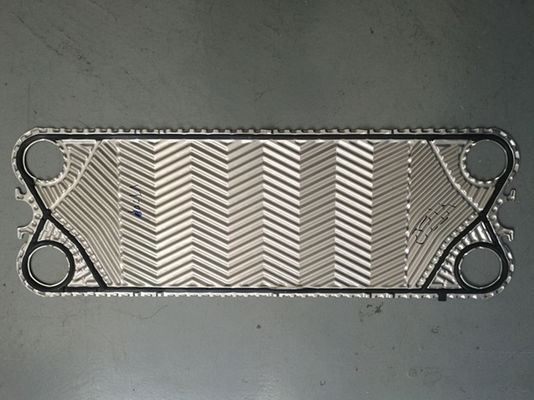

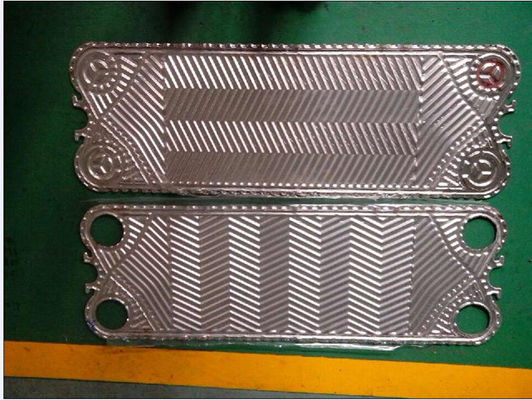

वीटी20/वीटी20पी/वीटी20एम प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र





वीटी20/वीटी20पी/वीटी20एम गैस्केट प्लेट हीट एक्सचेंजर - Varitherm व्यवस्थित उत्पाद विविधता



चाहे 2 मिमी तक के कणों वाले तरल पदार्थ को गर्म करने या ठंडा करने में, वाष्प को संघनित करने में या गैस कूलिंग में और विशेष मामलों में गैस डीह्यूमिडिफाइंग में- Varitherm प्लेट हीट एक्सचेंजर्स संभावित अनुप्रयोगों की विस्तृत श्रृंखला के साथ एक ठोस समाधान प्रदान करते हैं।



Varitherm Series के पक्ष में दो ठोस तर्क हैं।सबसे पहले सामग्री की एक विस्तृत श्रृंखला उपलब्ध है, जिसमें 1.40301 / AISI304, निकल-आधारित मिश्र धातु, इंकोलॉय, निकल, टैंटलम और टाइटेनियम शामिल हैं।दूसरे यह एक व्यक्तिगत प्लेट पैक के साथ आता है जिसे आपकी भविष्य की जरूरतों को पूरा करने के लिए आसानी से बढ़ाया जा सकता है।और यह वैरिथर्म सीरीज को लगभग हर एप्लिकेशन के लिए इष्टतम आर्थिक समाधान बनाता है।



एक नज़र में लाभ
25 बार तक ऑपरेटिंग दबाव, 32.5 बार तक परीक्षण दबाव	विभिन्न आकारों, गलियारों और सामग्रियों में प्लेट्स	मॉडल आकार VT20-VT80 . के लिए चिपकने वाला मुक्त लोकइन गैसकेट सिस्टम
एनबीआर, ईपीडीएम और एफपीएम गैसकेट सामग्री	विशेष गैसकेट सामग्री, जैसे सिलिकॉन, हाइपलॉन और ब्यूटाइल अनुरोध पर उपलब्ध हैं	सभी मॉडल आकारों के लिए लाख फ्रेम
मॉडल आकार VT04 से VT80 . के लिए स्टेनलेस स्टील फ्रेम



एक नज़र में लाभ

उच्च स्तर की उत्पादन सुरक्षा प्रभावी गर्मी हस्तांतरण संक्षिप्त परिरूप कम रिसाव जोखिम आसान रखरखाव



कोमल उत्पाद हैंडलिंग



सॉफ्ट कॉरगेशन के कारण उत्पादों का सौम्य उपचार वैरिथर्म को खाद्य पदार्थों के उद्योग के लिए स्पष्ट विकल्प बनाता है।





PHE प्रकार का Safetherm और Varitherm



सेफ्टीथर्म	वीटी10 वीटी20 वीटी40
वैरिथर्म	वीटी04 वीटी10 वीटी20 वीटी40 वीटी80 VT130 वीटी180 वीटी250 वीटी405 वीटी८०५ वीटी1306 वीटी२५०८



वीटी20/वीटी20पी/वीटी20एम ढांचा



पीएचई विभिन्न एप्लिकेशन-विशिष्ट फ्रेम संस्करणों में उपलब्ध हैं।मूल संस्करण सी और बी डिज़ाइन हैं, बी डिज़ाइन का उपयोग सबसे ऊपर लंबे प्लेट पैक के लिए किया जा रहा है। इन डिज़ाइनों के प्रकारों को और संक्षेपों द्वारा चिह्नित किया जाता है।





विशेष स्टियनलेस स्टील संस्करण खाद्य पदार्थों और फार्मास्युटिकल अनुप्रयोगों में कार्यरत हैं और इसमें अलग-अलग वर्गों को अलग करने के लिए मध्यवर्ती प्लेट शामिल हो सकते हैं।

कुछ फ़्रेम ऊंचाई-समायोज्य आधारों से सुसज्जित हैं





पीएचई समस्या निवारण



1. अपर्याप्त प्रदर्शन



दोष	वजह	निदान
कम गर्मी हस्तांतरण	महामहिम प्लेटों पर जमा	एचई प्लेट्स को साफ करें - पीएचई के खुले रहने पर एचई प्लेट्स को साफ करना और पीएचई के बंद रहने पर एचई प्लेट्स को साफ करना।
	ऑपरेशन, फ्लो मीडिया आदि डिजाइन केस से अलग है	एम एंड सी द्वारा जांचे गए नए ऑपरेटिंग डेटा के साथ पीएचई डिज़ाइन प्राप्त करें
अत्यधिक दबाव हानि	मैनिफोल्ड फ्लो गैप का प्लगिंग प्रवाह में बाधा डालता है	एचई प्लेट्स को साफ करें - पीएचई के खुले रहने पर एचई प्लेट्स को साफ करना और पीएचई के बंद रहने पर एचई प्लेट्स को साफ करना।
	एचई प्लेटों की गलत स्थापना प्रवाह में बाधा डालती है	सर्किट आरेख के माध्यम से स्थापना आदेश की जाँच करें
	ऑपरेशन, फ्लो मीडिया आदि। डिजाइन केस से अलग	एम एंड सी द्वारा जांचे गए नए ऑपरेटिंग डेटा के साथ पीएचई डिज़ाइन प्राप्त करें



2. रिसाव



दोष	वजह	निदान
एचई प्लेट्स के बीच लीक - एचई प्लेट पैक से फ्लो मीडिया एस्केप	पीएचई का गलत तनाव आयाम	रेटिंग प्लेट डेटा के अनुसार सही तनाव आयाम की जाँच करें
	अत्यधिक परिचालन दबाव	रेटिंग प्लेट डेटा के अनुसार ऑपरेटिंग दबाव की जाँच करें
	ऑपरेटिंग तापमान बहुत अधिक / बहुत कम	रेटिंग प्लेट डेटा के अनुसार ऑपरेटिंग तापमान की जाँच करें
	HE प्लेट गास्केट ठीक से नहीं बैठे हैं	PHE खोलें और HE प्लेट गास्केट की सीट को ठीक करें
	एचई प्लेट गास्केट गंदे हैं	PHE खोलें और HE प्लेट गास्केट को साफ करें
	एचई प्लेट गास्केट या तो दोषपूर्ण या कठोर	PHE खोलें और HE प्लेट गास्केट बदलें
एचई प्लेट्स और फ्रेम्स, रीइन्फोर्समेंट प्लेट्स और इंटरमीडिएट प्लेट्स के बीच रिसाव	गलत तरीके से बैठा हुआ HE प्लेट और फ्रेम गास्केट	पीएचई खोलें और प्लेट और फ्रेम गास्केट की सही सीट
	एचई प्लेट और फ्रेम गास्केट गंदे हैं	पीएचई खोलें और एचई प्लेट और फ्रेम गास्केट को साफ करें
	एचई प्लेट और फ्रेम गास्केट दोषपूर्ण हैं	PHE खोलें और HE प्लेट और फ्रेम गास्केट को बदलें
फ्रेम कनेक्शन और पाइपवर्क के बीच रिसाव	पाइपवर्क से फ्रेम कनेक्शन का अत्यधिक भार	कनेक्टिंग लोड को अनुमत मानों से कम करें
	गैस्केट गलत तरीके से बैठा है	फ्रेम कनेक्शन को ढीला करें और गैस्केट सीट को सही करें
	गंदा गैसकेट	फ्रेम कनेक्शन को ढीला करें और गैसकेट को साफ करें
	दोषपूर्ण गैसकेट	फ्रेम कनेक्शन को ढीला करें और गैसकेट को बदलें
	निकला हुआ किनारा कनेक्शन पर्याप्त रूप से कड़ा नहीं है	गैसकेट की जाँच करें और यदि आवश्यक हो तो समान रूप से कनेक्शन को फिर से कस लें
क्षतिग्रस्त एचई प्लेट्स	एचई प्लेट पैक का अत्यधिक कसना (एक मिनट के नीचे तनाव आयाम।)	दोषपूर्ण एचई प्लेट्स को बदलें
क्षतिग्रस्त एचई प्लेट्स	एचई प्लेट सामग्री का संक्षारण	प्रवाह मीडिया के संबंध में पीएचई के डिजाइन की जांच करें, एम एंड सी से संपर्क करें
PHE की शुरुआत में या अंत में क्षतिग्रस्त HE प्लेट्स	फ्रेम कनेक्टिंग पाइप को खोलने के लिए विशेष कनेक्शन पर वेल्डिंग करते समय गलत अर्थिंग	दोषपूर्ण एचई प्लेट्स को दोबारा बदलें



प्लेट हीट एक्सचेंजर चित्र





एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;
