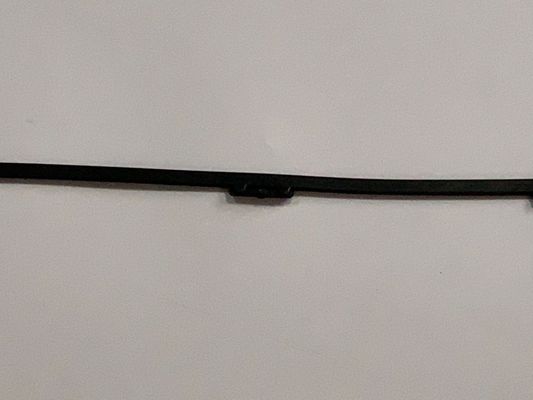

दूध के रस उद्योग के लिए सोंडेक्स S47 S47A हीट एक्सचेंजर सील

दूध/रस उद्योग के लिए S47/S47A सोंडेक्स प्लेट हीट एक्सचेंजर्स

S47/S47A प्लेट हीट एक्सचेंजर निर्माण


ढांचा	प्लेटें	गैस्केट
हीट एक्सचेंजर में एक फ्रेम प्लेट (सिर), एक प्रेशर प्लेट (अनुयायी), एक कैरी बार, एक निचला बार और एक कॉलम होता है।प्लेट पैकेज को एक साथ दबाने के लिए टाई (क्लैम्पिंग) बोल्ट का उपयोग किया जाता है।आकार और संख्या हीट एक्सचेंजर के प्रकार पर निर्भर करती है।	प्लेट पैकेज में प्लेट के रिम के साथ और बंदरगाहों के चारों ओर एक खांचे के साथ प्लेट होते हैं।प्लेटों की संख्या, साथ ही आकार और आयाम, आवश्यक थर्मल आउटपुट पर निर्भर है।आवेदन के आधार पर स्टेनलेस स्टील या टाइटेनियम प्लेट का उपयोग किया जा सकता है	प्लेटों में दिए गए खांचे में विशेष गैसकेट होता है।इस गैसकेट का उद्देश्य मीडिया को आपस में मिलाना और बाहर से रिसाव को रोकना है।तापमान, रासायनिक प्रतिरोध और संभावित अन्य स्थितियों के वास्तविक संयोजन पर विचार करने के लिए गैसकेट का चयन किया जाता है।उन्हें विटन, नाइट्राइल या ईपीडीएम में आपूर्ति की जा सकती है।

S47/S47A मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.47㎡
प्लेट थीटा कोण	55 ° 115 °
कनेक्शन व्यास	100 मिमी
प्लेट नालीदार मोटाई	2.6 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	1365*225 मिमी
प्लेट आकार की लंबाई * चौड़ाई	1518*380 मिमी



S47/S47Aप्लेट हीट एक्सचेंजर तकनीकी जानकारी



ढांचा	चित्रित फ्रेम स्टेनलेस स्टील फ्रेम, भोजन और दैनिक उद्योग के लिए डिज़ाइन किया गया दोनों फ्रेम फ्रेम किनारे के चारों ओर लगाए गए क्लैंपिंग बोल्ट के साथ आते हैं।
डिज़ाइन का दबाव	चित्रित फ्रेम: 1.0/1.5/2.5 एमपीए।(145/217/362 पीएसआई) स्टेनलेस स्टील फ्रेम: 1.0/1.6 एमपीए (145/232 पीएसआई)
इंटरमीडिएट फ्रेम्स	स्टेनलेस स्टील में इंटरमीडिएट फ्रेम और कोने ब्लॉक।
सम्बन्ध	DN150/6 "कार्बन स्टील में निकला हुआ किनारा, एआईएसआई 316 या टाइटेनियम के साथ रबरयुक्त या क्लैडेड डीएन100/4", डीएन125/5" और डीएन150/6" डेयरी यूनियन सभी ज्ञात मानकों के अनुसार।
प्लेट सामग्री	AISI304/316, 254 SMO और टाइटेनियम। अनुरोध पर उपलब्ध अन्य सामग्री।
गैस्केट	गैस्केट को बंद गैस्केट खांचे में रखा जाता है, जो प्लेटों द्वारा बनता है।यह डिज़ाइन प्लेट को उच्च कार्य दबावों के लिए उपयुक्त बनाता है।प्लेट हीट एक्सचेंजर की असेंबली के दौरान प्लेटों को दृढ़ता से निर्देशित किया जाता है।सामग्री: एनबीआर, ईपीडीएम और विटन। अनुरोध पर उपलब्ध अन्य सामग्री।
अतिरिक्त उपकरण	स्टेनलेस स्टील में सुरक्षा कवर इन्सुलेट जैकेट असेंबलिंग स्पैनर आम फ्रेम के लिए फाउंडेशन फीट साधन निकला हुआ किनारा थर्मामीटर और मैनोमीटर



S47/S47Aप्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र







S47/S47A फ्रेम्स



प्लेटों की संख्या	एल (फ्रेम लंबाई) (मिमी)	डब्ल्यू (मिमी)	हम्म)	वजन अधिकतम, खाली (किलो)	संबंध प्रकार
S47 IS16
7-42	439	480(18.89")	1715(67.52")	529	डीएन 100 निकला हुआ किनारा या 4"
43-60	539			581
61-79	639			634
80-151	1039			833
S47 IS16
7-70	680	480(18.89")	1823 (71.78")	862	डीएन 100 निकला हुआ किनारा या 4"
71-142	1080			1091
143-197	1380			1265
198-233	1580			1379
234-324	2080			1668

S47 IS25
7-67	685	480(18.89")	1824 (71.81")	1088	डीएन 100 निकला हुआ किनारा या 4"
68-139	1085			1350
140-192	1385			1545
193-228	1585			1676
229-317	2085			2001



पीएचई प्लेट फ़ीचर



	विशेषता	फायदे	आपके लिए इसमें क्या है!
ए	वितरण क्षेत्र	कुशल प्रवाह वितरण	मल-वितरण को रोकता है
बी	नालीदार प्लेट पैटर्न-गर्मी हस्तांतरण क्षेत्र	अशांति को बढ़ावा देता है, दूषण को कम करता है	उत्कृष्ट गर्मी वसूली प्रभाव रन टाइम अधिकतम करें
सी	प्लेट लॉकिंग सिस्टम	"कॉर्नर लॉक" और "बबल लॉक" अवधारणाएं यूनिट बंद होने पर एक स्थिर और अच्छी तरह से संरेखित प्लेट पैक सुनिश्चित करती हैं	सुरक्षित और आर्थिक संचालन उच्च सेवाक्षमता न्यूनतम सेवा डाउनटाइम
डी	आसान गैसकेट प्रणाली	बेवेल्ड गैस्केट किनारों को आसानी से आपके फ़्लिंगर्स का उपयोग करके जगह में क्लिप किया जाता है सुरक्षित रूप से जगह पर रहता है और उच्च सीलिंग अखंडता प्रदान करता है	विश्वसनीय संचालन बदलने के लिए आसान और त्वरित कोई विशेष उपकरण की आवश्यकता नहीं है







पीएचई गैसकेट प्रकार



कृपया जांचें कि उनके तीन सामान्य मॉडल गैसकेट प्रकार हैं जो सोंडेक्स ब्रांड में उपयोग किए जाते हैं।







पीएचई तकनीकी जानकारी



ढांचा

• चित्रित फ्रेम, रंग RAL 5010 (अन्य रंगों में उपलब्ध)
• स्टेनलेस स्टील फ्रेम, एफएफओडी और डेयरी उद्योग के लिए डिज़ाइन किया गया।

दोनों फ्रेम फ्रेम किनारे के चारों ओर लगाए गए क्लैंपिंग बोल्ट के साथ आते हैं।



डिज़ाइन का दबाव

• दर्द फ्रेम: 1.0/1.6/2.5 एमपीए।(145/232/362 पीएसआई)
• स्टेनलेस स्टील फ्रेम: 1.0/1.6 एमपीए। (145/232 पीएसआई)

इंटरमीडिएट फ्रेम्स



स्टेनलेस स्टील में आईएस और एफएस फ्रेम के लिए इंटरमीडिएट फ्रेम और कोने ब्लॉक।



निर्माण मानक

• EN13445 (पीईडी 2014/68/ईयू)
• एएसएमई सेक आठवीं, डिव.1

सम्बन्ध

• DN100 / 4 "कार्बन स्टील में निकला हुआ किनारा, रबर लाइन में खड़ा या AISI 316 या टाइटेनियम के साथ जुड़ा हुआ है।
• DN80/3" और DN100/4" डेयरी यूनियन।

सभी ज्ञात मानकों के अनुसार।



प्लेट सामग्री



एआईएसआई 304/316, 254 एसएमओ और टाइटेनियम।भोजन और उद्योग के लिए 2*0.4 मिमी "सोंडर सेफ" प्लेट भी।

अनुरोध पर उपलब्ध अन्य सामग्री।



गैस्केट



गैस्केट अद्वितीय गैर-चिपका हुआ "सोंडर लॉक" गैस्केट है जो प्लेटों को मजबूत रबर बटन के साथ लॉक करता है, ताकि प्लेट हीट एक्सचेंजर की असेंबली के दौरान प्लेटों को दृढ़ता से निर्देशित किया जा सके।

सामग्री: एनबीआर, ईपीडीएम और विटन।

अन्य सामग्री अनुरोध पर उपलब्ध है।



अतिरिक्त उपकरण

• स्टेनलेस स्टील में सुरक्षा कवर
• इन्सुलेट जैकेट
• असेंबलिंग स्पैनर
• नींव पैर
• साधन निकला हुआ किनारा
• थर्मामीटर और मैनोमीटर

पीएचई समस्या समाधान



यदि आपको अपने प्लेट प्रकार के हीट एक्सचेंजर में समस्या है, तो ज्यादातर मामलों में इन्हें आपके अपने कर्मियों द्वारा हल किया जा सकता है।कृपया संभावित समस्याओं के साथ-साथ संभावित कारणों और समाधानों का सारांश नीचे देखें।



आपके प्लेट प्रकार के हीट एक्सचेंजर के निरंतर समुचित कार्य के लिए एक शर्त नेम प्लेट पर उल्लिखित दबाव और तापमान के अनुमेय मूल्यों के सख्त अनुपालन में है।

इन मूल्यों से अधिक, यहां तक ​​कि एक अल्पकालिक दबाव चोटियों के रूप में भी इकाई को नुकसान होगा और समस्याओं का कारण होगा।



महंगी मरम्मत से बचने के लिए, हम आपको सलाह देते हैं कि स्थापना कार्य और रखरखाव ठीक से प्रशिक्षित कर्मियों द्वारा किया जाए।आप भी हमसे संपर्क कर सकते हैं।



संकट	संभावित कारण	संभावित स्थिति
रिसाव के	कनेक्शन पर	रबर लाइनर्स की जांच करें (यदि फिट हो) निकला हुआ किनारा गैसकेट की जाँच करें (यदि फिट हो) ओ-रिंग की जाँच करें पाइप को तनाव मुक्त फिट करें
	प्राथमिक और माध्यमिक सर्किट का मिश्रण	छेद और/या दरारों के लिए प्लेटों की जाँच करें
	प्लेट पैकेज में	विधानसभा की जाँच करें गास्केट की स्थिति की जाँच करें गैसकेट की उचित स्थिति की जाँच करें
	ऑपरेटिंग शर्तें विनिर्देश से विचलित होती हैं	परिचालन स्थितियों को समायोजित करें
अपर्याप्त क्षमता	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें
	परिचालन की स्थिति विनिर्देश से विचलित होती है	परिचालन स्थितियों को समायोजित करें
	हीट एक्सचेंजर गंदा है	हीट एक्सचेंजर को साफ करें
	कनेक्शन आपस में बदल दिए गए हैं	पाइप का काम फिर से करें
बहुत अधिक दबाव ड्रॉप	डिजाइन प्रवाह को बड़ा प्रवाहित करें	प्रवाह समायोजित करें
	प्लेट (प्लेटों) में चैनल अवरुद्ध	फ्लश/साफ
	गलत माप	दबाव संकेतक की जाँच करें
	मध्यम डिजाइन से विचलन	उदाहरण के लिए एंटी-फ्रीज के अलावा दबाव ड्रॉप में वृद्धि होगी
	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें



प्लेट हीट एक्सचेंजर चित्र







एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;



एम एंड सी प्लेट हीट एक्सचेंजर माल डिलीवरी के लिए तैयार है
