S8 S8A सोंडेक्स डैनफॉस हीट एक्सचेंजर सील छोटे आकार के पाश्चराइजेशन के लिए:

खाद्य उद्योग में प्रयुक्त छोटे आकार के पाश्चराइजेशन के लिए S8/S8A Sondex/Danfoss प्लेट हीट एक्सचेंजर

S8/S8A प्लेट हीट एक्सचेंजर डिजाइन सिद्धांत:




प्रकार S4A और S8A प्लेट रेंज 0.75m (2.5 फीट) तक की लंबाई और एक "लॉन्ग" थर्मल पैटर्न एक सिंगल पास सॉल्यूशन में 6 m³/h (26 gpm) तक कई कर्तव्यों को कवर करेगा, जिसका अर्थ है कि सभी कनेक्शन हैं शीर्ष पर, यह आसान पाइप- और सेवा कार्य सुनिश्चित करेगा, और सेवा के लिए एक्सचेंजर को हटाकर, किसी भी पाइप को हटाने की आवश्यकता नहीं है।



यह प्लेट रेंज 3.000 l/h (उत्पाद के प्रकार और तापमान प्रोफ़ाइल के आधार पर) तक के छोटे आकार के पास्चराइजेशन के लिए डिज़ाइन की गई है और एक सौम्य और नरम उत्पाद उपचार सुनिश्चित करती है।



गर्मी हस्तांतरण प्राप्त होता है, जब गर्म माध्यम चैनलों के बीच पतली, मजबूत प्रवाह प्लेटों के माध्यम से ऊर्जा स्थानांतरित करता है और इसे दो मीडिया को मिलाए बिना ठंडे विरोधी माध्यम में पहुंचाता है।काउंटर-करंट फ्लो इष्टतम दक्षता बनाता है।प्लेट- और इनलेट डिज़ाइन सभी "प्रवाह" सतहों के प्रभावी, आसान सीआईपी (जगह में सफाई) की अनुमति देता है।

S8/S8A मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.08㎡
प्लेट थीटा कोण	क्षैतिज 130° उर्ध्वाधर 130°
कनेक्शन व्यास	28 मिमी
प्लेट नालीदार मोटाई	2.35 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	656*70 मिमी
प्लेट आकार की लंबाई * चौड़ाई	724*140 मिमी

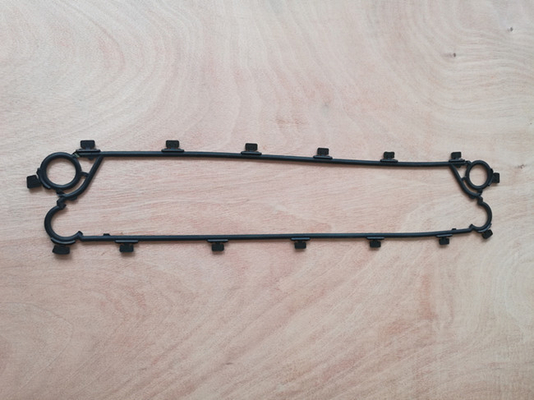

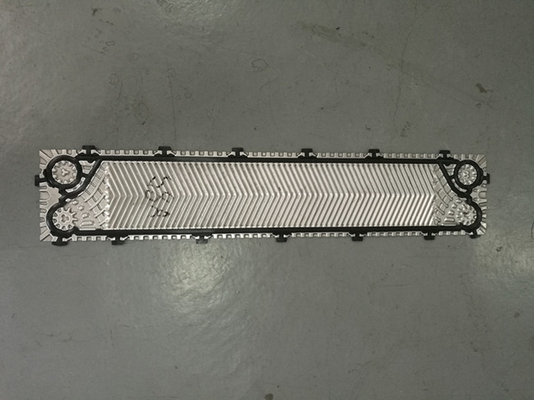

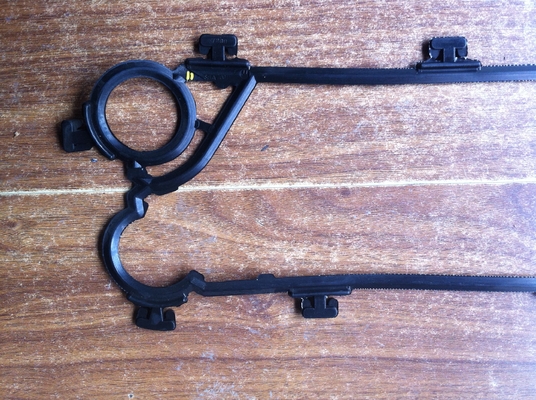

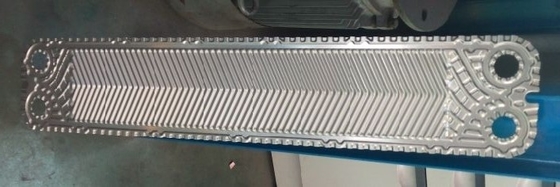

S8/S8Aप्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र









S8/S8A फ्रेम्स



प्लेटों की संख्या	एल (फ्रेम लंबाई) (मिमी)	डब्ल्यू (मिमी)	हम्म)	वजन अधिकतम, खाली (किलो)	संबंध प्रकार
S8A FG16
7-19	275	200(7.87")	758(29.84")	74	DN25/1" डेयरी यूनियन
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943 (35.95"-37.13")	77	DN25/1" डेयरी यूनियन
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A प्लेट हीट एक्सचेंजर तकनीकी डेटा



प्रकार		एस 1	एस4ए	S6A	S8A
मैक्स।कार्य का दबाव	पीएन (बार)	10.16
मैक्स।परिचालन तापमान	डिग्री सेल्सियस	180 . तक
न्यूनतम।परिचालन तापमान		-10
प्रवाह माध्यम		पानी और विभिन्न तरल पदार्थ, भाप
वॉल्यूम / चैनल	मैं	0.09	0.17	0.13	0.21
कनेक्शन का आकार		डीएन32/1.25"
संबंध प्रकार		1.25 "स्टेनलेस स्टील या टाइटेनियम में पाइप या थ्रेडेड पाइप (अनुरोध पर उपलब्ध अन्य सामग्री) डीएन 25/1 "डेयरी यूनियन (केवल खाद्य/स्वच्छता उद्योग फ्रेम के लिए)
प्लेट सामग्री		स्टेनलेस स्टील EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, टाइटेनियम GR.1 अनुरोध पर उपलब्ध अन्य सामग्री
प्लेट की मोटाई	मिमी	0.5 अनुरोध पर उपलब्ध अन्य सामग्री
गैसकेट सामग्री		एनबीआर, ईपीडीएम, एफकेएम अनुरोध पर उपलब्ध अन्य सामग्री
गैसकेट लगाव प्रकार		सोंडर लॉक
कनेक्शन में लाइनर		रबड़ एनबीआर, ईपीडीएम, एफकेएम स्टेनलेस स्टील EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, टाइटेनियम Gr.1
ढांचा		चित्रित फ्रेम, रंग RAL 5010 (अनुरोध पर उपलब्ध अन्य रंग) स्टेनलेस स्टील फ्रेम, सैनिटरी अनुप्रयोगों (जैसे खाद्य और डेयरी उद्योग) के लिए डिज़ाइन किया गया
फ़्रेम पेंटिंग विशिष्टता		जंग श्रेणियों के लिए उपलब्ध पेंटिंग C2L, C4M, C5M



पीएचई प्लेट फ़ीचर



	विशेषता	फायदे	आपके लिए इसमें क्या है!
ए	वितरण क्षेत्र	कुशल प्रवाह वितरण	मल-वितरण को रोकता है
बी	नालीदार प्लेट पैटर्न-गर्मी हस्तांतरण क्षेत्र	अशांति को बढ़ावा देता है, दूषण को कम करता है	उत्कृष्ट गर्मी वसूली प्रभाव रन टाइम अधिकतम करें
सी	प्लेट लॉकिंग सिस्टम	"कॉर्नर लॉक" और "बबल लॉक" अवधारणाएं यूनिट बंद होने पर एक स्थिर और अच्छी तरह से संरेखित प्लेट पैक सुनिश्चित करती हैं	सुरक्षित और आर्थिक संचालन उच्च सेवाक्षमता न्यूनतम सेवा डाउनटाइम
डी	आसान गैसकेट प्रणाली	बेवेल्ड गैस्केट किनारों को आसानी से आपके फ़्लिंगर्स का उपयोग करके जगह में क्लिप किया जाता है सुरक्षित रूप से जगह पर रहता है और उच्च सीलिंग अखंडता प्रदान करता है	विश्वसनीय संचालन बदलने के लिए आसान और त्वरित कोई विशेष उपकरण की आवश्यकता नहीं है







पीएचई गैसकेट प्रकार



कृपया जांचें कि उनके तीन सामान्य मॉडल गैसकेट प्रकार हैं जो सोंडेक्स ब्रांड में उपयोग किए जाते हैं।





पीएचई प्लेट प्रकार



"गैस्केट के साथ प्लेट शुरू करें" "गैसकेट के साथ बाएं हाथ की प्रवाह प्लेट" "गैसकेट के साथ दाहिने हाथ की प्रवाह प्लेट" गैसकेट के साथ अंत प्लेट "



थर्मल लांग प्लेट थर्मल शॉर्ट प्लेट





पीएचई समस्या समाधान



यदि आपको अपने प्लेट प्रकार के हीट एक्सचेंजर में समस्या है, तो ज्यादातर मामलों में इन्हें आपके अपने कर्मियों द्वारा हल किया जा सकता है।कृपया संभावित समस्याओं के साथ-साथ संभावित कारणों और समाधानों का सारांश नीचे देखें।



आपके प्लेट प्रकार के हीट एक्सचेंजर के निरंतर समुचित कार्य के लिए एक शर्त नेम प्लेट पर उल्लिखित दबाव और तापमान के अनुमेय मूल्यों के सख्त अनुपालन में है।

इन मूल्यों से अधिक, यहां तक ​​कि एक अल्पकालिक दबाव चोटियों के रूप में भी इकाई को नुकसान होगा और समस्याओं का कारण होगा।



महंगी मरम्मत से बचने के लिए, हम आपको सलाह देते हैं कि स्थापना कार्य और रखरखाव ठीक से प्रशिक्षित कर्मियों द्वारा किया जाए।आप भी हमसे संपर्क कर सकते हैं।



संकट	संभावित कारण	संभावित स्थिति
रिसाव के	कनेक्शन पर	रबर लाइनर्स की जांच करें (यदि फिट हो) निकला हुआ किनारा गैसकेट की जाँच करें (यदि फिट हो) ओ-रिंग की जाँच करें पाइप को तनाव मुक्त फिट करें
	प्राथमिक और माध्यमिक सर्किट का मिश्रण	छेद और/या दरारों के लिए प्लेटों की जाँच करें
	प्लेट पैकेज में	विधानसभा की जाँच करें गास्केट की स्थिति की जाँच करें गैसकेट की उचित स्थिति की जाँच करें
	ऑपरेटिंग शर्तें विनिर्देश से विचलित होती हैं	परिचालन स्थितियों को समायोजित करें
अपर्याप्त क्षमता	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें
	परिचालन की स्थिति विनिर्देश से विचलित होती है	परिचालन स्थितियों को समायोजित करें
	हीट एक्सचेंजर गंदा है	हीट एक्सचेंजर को साफ करें
	कनेक्शन आपस में बदल दिए गए हैं	पाइप का काम फिर से करें
बहुत अधिक दबाव ड्रॉप	डिजाइन प्रवाह को बड़ा प्रवाहित करें	प्रवाह समायोजित करें
	प्लेट (प्लेटों) में चैनल अवरुद्ध	फ्लश/साफ
	गलत माप	दबाव संकेतक की जाँच करें
	मध्यम डिजाइन से विचलन	उदाहरण के लिए एंटी-फ्रीज के अलावा दबाव ड्रॉप में वृद्धि होगी
	सिस्टम में हवा	पाइप सिस्टम को डी-एरेट करें संभावित हवाई जाल के लिए पाइप के काम की जाँच करें



प्लेट हीट एक्सचेंजर चित्र
