दूध बीयर के लिए डीएन 32 कनेक्शन एस 4 एस 4 ए सोंडेक्स प्लेट हीट एक्सचेंजर स्टील एआईएसआई 304 फ्रेम:

दूध / बीयर कंपनी के लिए स्टेनलेस स्टील एआईएसआई 304 सामग्री फ्रेम के साथ डीएन 32 कनेक्शन आकार एस 4 / एस 4 ए सोंडेक्स प्लेट हीट एक्सचेंजर

S4/S4A प्लेट हीट एक्सचेंजर निर्माण




प्रकार S4A और S8A प्लेट रेंज 0.75m (2.5 फीट) तक की लंबाई और एक "लॉन्ग" थर्मल पैटर्न एक सिंगल पास सॉल्यूशन में 6 m³/h (26 gpm) तक कई कर्तव्यों को कवर करेगा, जिसका अर्थ है कि सभी कनेक्शन हैं शीर्ष पर, यह आसान पाइप- और सेवा कार्य सुनिश्चित करेगा, और सेवा के लिए एक्सचेंजर को हटाकर, किसी भी पाइप को हटाने की आवश्यकता नहीं है।



यह प्लेट रेंज 3.000 l/h (उत्पाद के प्रकार और तापमान प्रोफ़ाइल के आधार पर) तक के छोटे आकार के पास्चराइजेशन के लिए डिज़ाइन की गई है और एक सौम्य और नरम उत्पाद उपचार सुनिश्चित करती है।



गर्मी हस्तांतरण प्राप्त होता है, जब गर्म माध्यम चैनलों के बीच पतली, मजबूत प्रवाह प्लेटों के माध्यम से ऊर्जा स्थानांतरित करता है और इसे दो मीडिया को मिलाए बिना ठंडे विरोधी माध्यम में पहुंचाता है।काउंटर-करंट फ्लो इष्टतम दक्षता बनाता है।प्लेट- और इनलेट डिज़ाइन सभी "प्रवाह" सतहों के प्रभावी, आसान सीआईपी (जगह में सफाई) की अनुमति देता है।

S4/S4A मॉडल प्लेट हीट एक्सचेंजर विशिष्टता


सतह क्षेत्र	0.04㎡
प्लेट थीटा कोण	क्षैतिज 130° क्षैतिज 130°
कनेक्शन व्यास	28 मिमी
प्लेट नालीदार मोटाई	2.35 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	381*70 मिमी
प्लेट आकार की लंबाई * चौड़ाई	449*140 मिमी

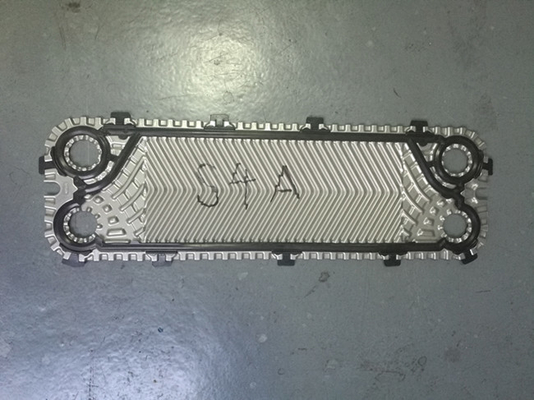

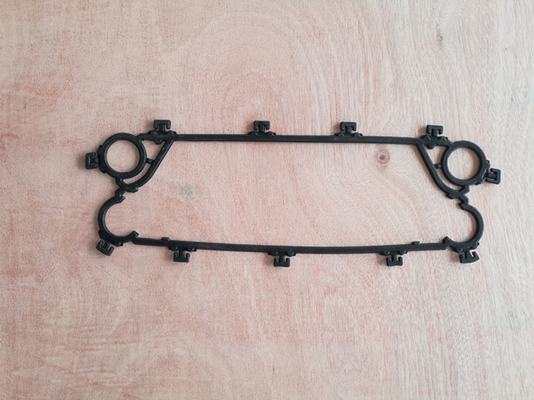

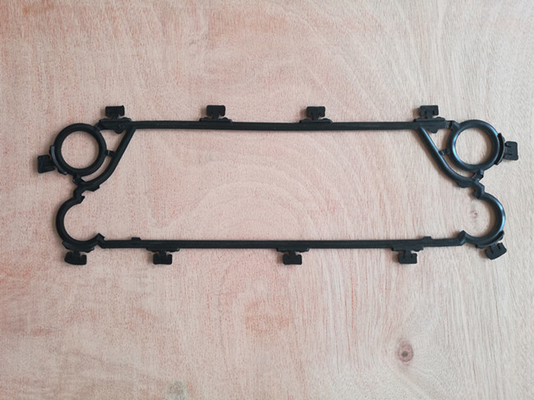

S4/S4Aप्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र





S4/S4A फ्रेम्स



प्लेटों की संख्या	एल (फ्रेम लंबाई) (मिमी)	डब्ल्यू (मिमी)	हम्म)	वजन अधिकतम, खाली (किलो)	संबंध प्रकार
S4A IG16
7-34	270	200(7.87")	473(18.62")	44	1.25 "थ्रेडेड पाइप 1" डेयरी यूनियन
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621 (24.45")	46	1.25 "थ्रेडेड पाइप 1" डेयरी यूनियन
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A प्लेट हीट एक्सचेंजर तकनीकी डेटा



प्रकार		एस 1	एस4ए	S6A	S8A
मैक्स।कार्य का दबाव	पीएन (बार)	10.16
मैक्स।परिचालन तापमान	डिग्री सेल्सियस	180 . तक
न्यूनतम।परिचालन तापमान		-10
प्रवाह माध्यम		पानी और विभिन्न तरल पदार्थ, भाप
वॉल्यूम / चैनल	मैं	0.09	0.17	0.13	0.21
कनेक्शन का आकार		डीएन32/1.25"
संबंध प्रकार		1.25 "स्टेनलेस स्टील या टाइटेनियम में पाइप या थ्रेडेड पाइप (अनुरोध पर उपलब्ध अन्य सामग्री) डीएन 25/1 "डेयरी यूनियन (केवल खाद्य/स्वच्छता उद्योग फ्रेम के लिए)
प्लेट सामग्री		स्टेनलेस स्टील EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, टाइटेनियम GR.1 अनुरोध पर उपलब्ध अन्य सामग्री
प्लेट की मोटाई	मिमी	0.5 अनुरोध पर उपलब्ध अन्य सामग्री
गैसकेट सामग्री		एनबीआर, ईपीडीएम, एफकेएम अनुरोध पर उपलब्ध अन्य सामग्री
गैसकेट लगाव प्रकार		सोंडर लॉक
कनेक्शन में लाइनर		रबड़ एनबीआर, ईपीडीएम, एफकेएम स्टेनलेस स्टील EN 1.4404 (AISI 316L), EN 1.4301 (AISI 304), SMO254, Hastelloy C276, टाइटेनियम Gr.1
ढांचा		चित्रित फ्रेम, रंग RAL 5010 (अनुरोध पर उपलब्ध अन्य रंग) स्टेनलेस स्टील फ्रेम, सैनिटरी अनुप्रयोगों (जैसे खाद्य और डेयरी उद्योग) के लिए डिज़ाइन किया गया
फ़्रेम पेंटिंग विशिष्टता		जंग श्रेणियों के लिए उपलब्ध पेंटिंग C2L, C4M, C5M



पीएचई प्लेट फ़ीचर



	विशेषता	फायदे	आपके लिए इसमें क्या है!
ए	वितरण क्षेत्र	कुशल प्रवाह वितरण	मल-वितरण को रोकता है
बी	नालीदार प्लेट पैटर्न-गर्मी हस्तांतरण क्षेत्र	अशांति को बढ़ावा देता है, दूषण को कम करता है	उत्कृष्ट गर्मी वसूली प्रभाव रन टाइम अधिकतम करें
सी	प्लेट लॉकिंग सिस्टम	"कॉर्नर लॉक" और "बबल लॉक" अवधारणाएं यूनिट बंद होने पर एक स्थिर और अच्छी तरह से संरेखित प्लेट पैक सुनिश्चित करती हैं	सुरक्षित और आर्थिक संचालन उच्च सेवाक्षमता न्यूनतम सेवा डाउनटाइम
डी	आसान गैसकेट प्रणाली	बेवेल्ड गैस्केट किनारों को आसानी से आपके फ़्लिंगर्स का उपयोग करके जगह में क्लिप किया जाता है सुरक्षित रूप से जगह पर रहता है और उच्च सीलिंग अखंडता प्रदान करता है	विश्वसनीय संचालन बदलने के लिए आसान और त्वरित कोई विशेष उपकरण की आवश्यकता नहीं है





पीएचई गैसकेट प्रकार



कृपया जांचें कि उनके तीन सामान्य मॉडल गैसकेट प्रकार हैं जो सोंडेक्स ब्रांड में उपयोग किए जाते हैं।





पीएचई प्लेट प्रकार



"गैस्केट के साथ प्लेट शुरू करें" "गैसकेट के साथ बाएं हाथ की प्रवाह प्लेट" "गैसकेट के साथ दाहिने हाथ की प्रवाह प्लेट" गैसकेट के साथ अंत प्लेट "



थर्मल लांग प्लेट थर्मल शॉर्ट प्लेट







• हैंगिंग सिस्टम:प्लेट्स में एक प्रबलित हैंगिंग सिस्टम होता है।हैंगिंग सिस्टम प्लेटों को शक्तिशाली कसने वाले बल का सामना करने में मदद करता है, और मिसलिग्न्मेंट और कोने को ढहने से रोकता है।यह प्लेटों को एक ठोस निवेश बनाता है, क्योंकि प्लेटों का जीवनकाल बढ़ जाता है और सेवा की अवधि कम हो जाती है।
• वितरण क्षेत्र:प्लेटों पर वितरण क्षेत्र को स्थिर क्षेत्रों को रोकने के लिए डिज़ाइन किया गया है, और पूरी प्लेट में मीडिया का समान वितरण सुनिश्चित करता है।इसके अलावा, वितरण क्षेत्र में दबाव ड्रॉप न्यूनतम है और इसके बजाय गर्मी संचरण क्षेत्र पर उपयोग किया जाता है, जिसके परिणामस्वरूप बेहतर गर्मी संचरण क्षमता होती है।
• गर्मी संचरण क्षेत्र:अधिकतम ताप संचरण क्षेत्र के साथ, हम इष्टतम प्रदर्शन के लिए आवश्यक प्लेटों की कुल संख्या को कम करने में सक्षम हैं।हमारे प्लेट पैटर्न प्रत्येक एप्लिकेशन के लिए ठीक-ठाक हैं और गर्मी हस्तांतरण के लिए सर्वोत्तम संभव स्थितियां प्रदान करते हैं। एम एंड सी समाधान आपको अपनी दक्षता को डायल करने और अपनी ऊर्जा खपत को डायल करने देते हैं।



एम एंड सी प्लेट हीट एक्सचेंजर सेवा और रखरखाव



पूर्ण रखरखाव समर्थन से लेकर तदर्थ सर्विसिंग तक, एक अनुकूलित कार्यक्रम के साथ आने से पहले हम समस्याओं से बचने में आपकी सहायता कर सकते हैं।हम प्रदर्शन निदान, प्लेट चेनिंग और निरीक्षण, त्वरित प्रतिस्थापन के साथ गलती की जांच, और आवश्यकतानुसार मरम्मत करने के लिए आपके साथ सबसे उपयुक्त कार्यक्रम तैयार करेंगे।



हमारे कुशल तकनीशियन आपके हीट एक्सचेंजर्स को तेजी से नष्ट कर देंगे और आर्थिक, पर्यावरण के अनुकूल तरीकों का उपयोग करके प्रत्येक प्लेट को कुशलता से साफ करेंगे।हम आपकी स्थापना को कुछ ही समय में फिर से पूरी क्षमता से चालू और चालू कर देंगे।हम जहां संभव हो वहां सीआईपी (क्लीनिंग इन प्लेस) करने के लिए पूरी तरह से सुसज्जित हैं।



यदि आपका प्लेट हीट एक्सचेंजर दोषपूर्ण है या खराब प्रदर्शन कर रहा है, तो हमारी मरम्मत सेवाएं आपके इंस्टॉलेशन को तुरंत काम करने के क्रम में बहाल कर देंगी।हम खराब या खराब हो चुके गास्केट के साथ-साथ क्षतिग्रस्त या लीक होने वाली प्लेटों को मूल या उच्च गुणवत्ता वाले प्रतिस्थापन के साथ प्रतिस्थापित करते हैं जो आपके इंस्टॉलेशन के विनिर्देशों से पूरी तरह मेल खाते हैं।



हम यह निर्धारित करने के लिए आपके वर्तमान सेटअप का विश्लेषण भी कर सकते हैं कि क्या इंस्टॉलेशन को अनुकूलित किया जा सकता है, उदाहरण के लिए हीट एक्सचेंजर में प्लेटों की संख्या बढ़ाकर।यह आपके पूरे सिस्टम के लिए एक अपग्रेड है, क्योंकि अधिक कुशल हीट एक्सचेंजर्स ऊर्जा लागत को कम करते हुए समग्र प्रदर्शन में सुधार करते हैं।



आपकी जो भी जरूरत हो, हमारी समर्पित सेवा दल मदद के लिए खड़े हैं।



गुणवत्ता नियंत्रण



हमारे गुणवत्ता नियंत्रण निरीक्षक दोषों के लिए प्लेटों की सावधानीपूर्वक जांच करते हैं।हम प्लेटों में संभावित रिसाव का पता लगाने के लिए डाई परीक्षण करते हैं, और अमोनिया आधारित प्लेट हीट एक्सचेंजर्स के लिए गैस परीक्षण करते हैं।



लंबे जीवनकाल के साथ एक टिकाऊ समाधान सुनिश्चित करने के लिए, हमारे ग्राहकों को भेजे जाने से पहले प्रत्येक प्लेट को हमारी सख्त गुणवत्ता मांगों को पूरा करना चाहिए।



हम साइट पर निदान करने में सक्षम हैं।यदि हम आपके वर्तमान इंस्टॉलेशन में लीक होने वाली प्लेटों को उजागर करते हैं, तो हम उन्हें उच्च-प्रदर्शन वाली प्लेटों से बदल सकते हैं जो आपके सिस्टम की विश्वसनीयता और दक्षता को बढ़ाती हैं।





प्लेट हीट एक्सचेंजर चित्र









एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;



एम एंड सी प्लेट हीट एक्सचेंजर माल डिलीवरी के लिए तैयार है
