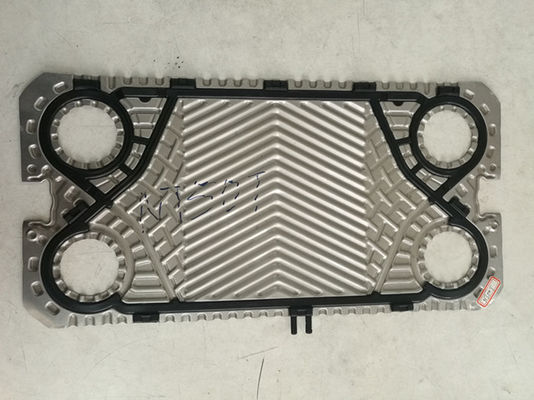

NT50T SS304 0.5 मिमी प्लेट स्थापित EPDM प्लेट हीट एक्सचेंजर गास्केट

SS304 0.5mm प्लेट के साथ NT50T प्लेट पैक पानी से पानी प्लेट हीट एक्सचेंजर के लिए EPDM गैसकेट स्थापित;



प्लेट हीट एक्सचेंजर परिचय



नहीं।	अवयव	नहीं।	अवयव
1	शीर्ष बीम	6	वह प्लेटें
2	पाइपिंग कनेक्शन	7	नीचे गाइड बीम
3	फिक्स्ड प्लेट	8	वह प्लेट गैसकेट
4	स्तंभ	9	टेंशनिंग बोल्ट पर नट
5	ढीली थाली	10	तनावपूर्ण बोल्ट



प्रवाह के उद्घाटन के साथ क्रमिक रूप से व्यवस्थित प्रोफाइल वाली एचई प्लेटें पीएचई के अंदर प्रवाह अंतराल का एक पैकेट बनाती हैं।प्रवाह मीडिया विभिन्न दिशाओं में हीट एक्सचेंज में शामिल हर दूसरे प्रवाह अंतराल के माध्यम से प्रवाहित होता है।



सिंगल-पास या मल्टी-पास पीएचई



सिंगल-पास पीएचई आमतौर पर उपयोग किए जाते हैं।सिंगल-पास पीएचई में, सभी इनकमिंग और आउटगोइंग पाइप फिक्स्ड प्लेट से जुड़े होते हैं, यानी एक ही तरफ।





एकल-पास पीएचई में प्रवाह मीडिया का पथ



प्रवाह मीडिया के बीच छोटे तापमान अंतर बहु-पास पीएचई के लिए कॉल कर सकते हैं।इस मामले में, कनेक्टिंग पाइपिंग फिक्स्ड और ढीली प्लेट पर, यानी दोनों तरफ होती है।





बहु-पास पीएचई में प्रवाह मीडिया का पथ

NT50T मॉडल प्लेट हीट एक्सचेंजर विशिष्टता:


सतह क्षेत्र	0.07㎡
प्लेट थीटा कोण	129 ° 127°
कनेक्शन व्यास	58 मिमी
प्लेट नालीदार मोटाई	2.8 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	371*130 मिमी
प्लेट आकार की लंबाई * चौड़ाई	492*246 मिमी



NT50T प्लेट हीट एक्सचेंजर तकनीकी जानकारी







आदर्श	कनेक्शन का आकार	मंद।ए	मंद.बी	मंद.सी
NT50T	2 "नाममात्र (डीएन 50)	12.7" (323 मिमी)	26.6" (675 मिमी)	44" (1120 मिमी) तक
NT50M			40.4" (1025 मिमी)
NT50X			54.9" (1395 मिमी)





हीट ट्रांसफर प्लेट	316L स्टेनलेस, 304 स्टेनलेस, टाइटेनियम, Hastelloy, 904L, SMO254 और अन्य अनुरोध पर
पाल बांधने की रस्सी	एनबीआर, ईपीडीएम, विटन और अन्य अनुरोध पर
दबाव थाली	कार्बन स्टील, स्टेनलेस स्टील और अन्य अनुरोध पर
पोर्ट कनेक्शन	अनलिमिटेड, मेटल लाइनेड (स्टेनलेस, टाइटेनियम और अन्य अनुरोध पर), वेल्डेड नेक फ्लेंज, थ्रेडेड निप्पल और अन्य अनुरोध पर
अधिकतम डिजाइन दबाव	अधिकतम डिजाइन दबाव 300 psig (21 बार) है।आवेदन के आधार पर।
अधिकतम डिजाइन तापमान	अधिकतम मानक डिजाइन तापमान 330 °F (170 °C) है। अनुरोध पर उच्च तापमान उपलब्ध हैं।
अनुमानित अधिकतम तरल प्रवाह दर	एनटी50:175 जीपीएम (40 एम³/घंटा) NT100: 830 gpm (190 m³/घंटा) NT150:1540 जीपीएम (350 वर्ग मीटर/घंटा) NT250:3960 जीपीएम (900 वर्ग मीटर/घंटा) NT350:8380 जीपीएम (1900 मी³/घंटा) एनटी500:20,000 जीपीएम (4000 एम³/घंटा)



HE प्लेट पैक में संबद्ध HE प्लेट गास्केट के साथ व्यक्तिगत उभरा हुआ HE प्लेट होता है।
एचई प्लेट गास्केट प्रवाह मीडिया को एक दूसरे और पर्यावरण की ओर सील कर देते हैं।
एचई प्लेटों की संख्या और व्यवस्था क्रम में निर्दिष्ट आवश्यकताओं पर निर्भर करती है।





नहीं।	अवयव	नहीं।	अवयव
1 1	WT प्लेट प्रोफाइल	13	रिसाव रिक्त स्थान
12	वह प्लेट गैसकेट	14	गोल गैसकेट खंड



NT50T प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र









NT50T प्लेट हीट एक्सचेंजर्स अनुप्रयोग और लाभ



आवेदन:



एम एंड सी हीट पार्ट्स उत्पाद समूह के साथ, एनटी श्रृंखला कई अनुप्रयोगों के लिए एक गैसकेट प्लेट हीट एक्सचेंजर है।विभिन्न प्रकार की सामग्री जो तरल पदार्थ, तापमान और दबाव की एक विस्तृत श्रृंखला में काम करती है।इन तरल-से-तरल अनुप्रयोगों के लिए उपयुक्त:



एचवीएसी	रासायनिक	चीनी	समुद्री
भोजन	नवीकरणीय ऊर्जा	शक्ति



लाभ:



बहुमुखी प्रतिभा-

• सही डिज़ाइन, "काफी अच्छा" डिज़ाइन नहीं।सामग्री, आकार और प्लेट कॉन्फ़िगरेशन की एक विस्तृत विविधता परिष्कृत चयन सॉफ़्टवेयर के साथ जोड़ती है ताकि आपकी ज़रूरतें जो भी हों, एक सही चयन सुनिश्चित करें।
• कॉम्पैक्ट फुटप्रिंट आपको इसे उन स्थानों पर उपयोग करने की अनुमति देता है, जिनके बारे में आपने शेल और ट्यूब हीट एक्सचेंजर के साथ सपना नहीं देखा होगा।

कम लागत पर उच्च प्रदर्शन -

• Optiwave प्लेट corrugations पूरी प्लेट चौड़ाई में समान रूप से तरल वितरित करते हैं, गर्मी हस्तांतरण को अधिकतम करते हैं और आवश्यक प्लेटों (और लागत) की संख्या को कम करते हैं।

सुविधाजनक रखरखाव-

• PosLoc प्लेट लीड-इन्स प्लेट पैक को पुन: स्थापित करते समय स्वयं-संरेखित करने का कारण बनता है।
• इकोलोक टूल-फ्री गैस्केट गैस्केट रिप्लेसमेंट को एक स्नैप बनाते हैं।
• अलग-अलग प्लेटों का मतलब है कि भारी भारोत्तोलन उपकरण की आवश्यकता नहीं है।तेजी से अधिक कुशल रखरखाव, कम समय के साथ।

लंबी सेवा जीवन-

• सावधानीपूर्वक गलियारा डिजाइन उच्च अशांति और उचित द्रव वितरण का आदर्श संतुलन प्रदान करता है, जो कि सही मीडिया से कम से कम होता है।

प्लेट हीट एक्सचेंजर रिसाव की स्थिति और समाधान





जब HE प्लेट पैक को एक मिनट में टेंशनिंग आयाम से कम पर टेंशन दिया जाता है, तो HE प्लेट्स क्षतिग्रस्त हो जाती हैं।पीएचई लीक हो सकता है और फ्लो मीडिया बच सकता है।

• एक मिनट के तनाव आयाम से कम पर कभी भी तनाव न करें।
• सुनिश्चित करें कि एचई प्लेट पैक का तनावपूर्ण आयाम हमेशा अनुमत मान सीमा एक मिनट के भीतर है।ए अधिकतम।

लीकेज से पर्यावरण को नुकसान

• पर्यावरणीय रूप से खतरनाक मीडिया का उपयोग करते समय, सुनिश्चित करें कि पीएचई रिसाव (जैसे ट्रे और सक्शन उपकरण एकत्र करना) के मामले में इन्हें विश्वसनीय रूप से एकत्र किया जा सकता है और पर्यावरण को प्रदूषित नहीं कर सकता है

अचानक दबाव बढ़ने (तरल हथौड़ा) या अचानक दबाव ड्रॉप (गुहिकायन हथौड़ा) से पीएचई को नुकसान



जब प्रवाह माध्यम का प्रवाह वेग बदलता है, तो एक तरल हथौड़ा या गुहिकायन हथौड़ा हो सकता है।यह पीएचई को नुकसान पहुंचा सकता है और प्रवाह मीडिया बच सकता है।

• पीएचई से जुड़े पाइपिंग के वाल्वों को हमेशा धीरे-धीरे खोलें या बंद करें।
• उपयुक्त प्रक्रिया नियंत्रण द्वारा गैसों के अचानक संघनन से बचें।

प्रवाह मीडिया के जमने से पीएचई को नुकसान

• सुनिश्चित करें कि सभी सेटिंग-अप और परिचालन स्थितियों के तहत, तापमान कभी भी उपयोग किए जाने वाले प्रवाह मीडिया के ठंड के तापमान से नीचे नहीं गिरता है।

मल्टी-स्टेज PHE को ऑपरेशन में और बाहर डालते समय लीक हो जाता है



मल्टी-स्टेज पीएचई को संचालन में और बाहर करते समय और सभी वर्गों पर समान रूप से दबाव डालने या राहत देने में विफल होने पर, अलग-अलग वर्गों में तनाव के आयाम को पार किया जा सकता है।इससे रिसाव हो सकता है।

• सुनिश्चित करें कि मल्टी-स्टेज पीएचई को संचालन में और बाहर करते समय, सभी वर्गों पर दबाव डाला जाना चाहिए या समान रूप से राहत दी जानी चाहिए।

प्लेट हीट एक्सचेंजर चित्र





एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;
