प्लेट हीट एक्सचेंजर परिचय



प्लेट हीट एक्सचेंजर्स का पहली बार 1920 के दशक में उत्पादन किया गया था और तब से बड़ी संख्या में क्षेत्रों में इसका व्यापक रूप से उपयोग किया जाता है।

एक प्लेट एक्सचेंजर में समानांतर प्लेटों की एक श्रृंखला होती है जिसे एक के ऊपर एक रखा जाता है ताकि उनके बीच तरल पदार्थ के प्रवाह के लिए चैनलों की एक श्रृंखला के गठन की अनुमति मिल सके।

दो आसन्न प्लेटों के बीच का स्थान उस चैनल का निर्माण करता है जिसमें द्रव प्रवाहित होता है।

प्लेटों के कोनों पर इनलेट और आउटलेट छेद एक्सचेंजर में बारी-बारी से चैनलों के माध्यम से गर्म और ठंडे तरल पदार्थ की अनुमति देते हैं ताकि प्लेट हमेशा एक तरफ गर्म तरल के साथ और दूसरी तरफ ठंड के संपर्क में रहे।

एक प्लेट का आकार कुछ वर्ग सेंटीमीटर (100mm * 300mm साइड) से लेकर 2 या 3 वर्ग मीटर (1000mm * 2500mm साइड) तक हो सकता है।एकल एक्सचेंजर में प्लेटों की संख्या केवल दस से लेकर कई सौ तक होती है, इसलिए सतह एक्सचेंजर क्षेत्रों में हजारों वर्ग मीटर तक पहुंचती है।

आम तौर पर, अशांति, थर्मल एक्सचेंजर सतह को बढ़ाने और एक्सचेंजर को यांत्रिक कठोरता प्रदान करने के लिए इन प्लेटों को नालीदार किया जाता है।0.3 मिमी से 1 मिमी की मोटाई के साथ शीट धातु के ठंडे फोर्जिंग द्वारा नालीदार प्राप्त किया जाता है।

प्लेटों के लिए सबसे अधिक इस्तेमाल की जाने वाली सामग्री स्टेनलेस स्टील (एआईएसआई 304, 316), टाइटेनियम और एल्यूमीनियम हैं।

प्लेटों पर गलियारा द्रव को एक यातनापूर्ण पथ पर ले जाता है, जिससे दो आसन्न प्लेटों बी के बीच 1 से 5 मिलीमीटर के बीच एक स्थान स्थापित होता है।



GC51 मॉडल प्लेट हीट एक्सचेंजर विशिष्टता:


सतह क्षेत्रफल	0.51㎡
प्लेट थीटा कोण	60°118°
कनेक्शन व्यास	145 मिमी
प्लेट नालीदार मोटाई	4 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	1143*300 मिमी
प्लेट आकार लंबाई * चौड़ाई	1352*505 मिमी



GL13 प्लेट हीट एक्सचेंजर तकनीकी जानकारी



मानक कनेक्शन आयाम	डीएन50
कस बोल्ट	एम20
लंबे कसने वाले बोल्टों की संख्या (Tली)	4
छोटे कसने वाले बोल्टों की संख्या (Ts)	4
कवर मोटाई	25 मिमी
मार्गदर्शक बार का वजन	1.4 किग्रा / मी
कसने वाले बोल्ट का वजन	2.0 किग्रा / मी
ए-आयाम	3.4 * एन मिमी
सी-आयाम	एलजी
एफ-आयाम	एलजी-25mm
वजन प्लेट + गैसकेट (डब्ल्यू) एआईएसआई 304/316 0.5 मिमी एआईएसआई 304/316 0.6 मिमी टाइटेनियम 0.5 मिमी टाइटेनियम 0.6 मिमी	0.76 किग्रा 0.91 किग्रा 0.46 किग्रा 0.55 किग्रा
वजन फ्रेम	110+n*W किलो



प्लेटों की अधिकतम संख्या	लेफ्टिनेंटली	एलजी	सी	एफ
71	500	590	590	565
115	750	840	840	815
159	1000	1090	1090	1065



लेफ्टिनेंटएल = लंबाई लंबी कस बोल्ट

एलजी = लंबाई मार्गदर्शक बार

एन = प्लेटों की संख्या

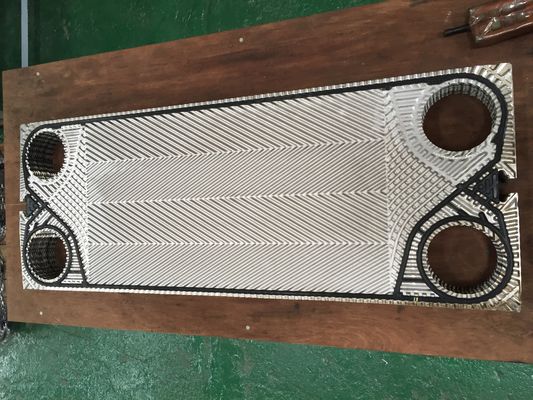

GC51 प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र









GL13 प्लेट्स



जीएल सीरीज हेरिंगबोन-शैली की प्लेटों में एक बड़ी थीटा अवधि होती है, जो बारीक ट्यून किए गए दबाव ड्रॉप और गर्मी हस्तांतरण दर को सक्षम करती है।



GL13 गैसकेट विकल्प



चिपके गास्केट

एम एंड सी प्लेट गास्केट बेहतर प्रदर्शन सुनिश्चित करने के लिए विशेष रूप से ढाला इलास्टोमर हैं।

कई गैस्केट सामग्री - NBR, EPDM, Viton, Neoprene, Butyl.Hypalon, Teflon-encapsulated NBR और अन्य - 180 ℃ के अधिकतम ऑपरेटिंग तापमान तक आपकी प्रक्रिया की स्थिति से मेल खाने के लिए उपलब्ध हैं।



क्लिप-ऑन गास्केट

एम एंड सी क्लिप-ऑन ग्लूलेस गैस्केट सिस्टम पर विचार करें जहां नियमित सफाई आवश्यक है या आक्रामक तरल पदार्थ गैस्केट जीवन को छोटा करते हैं।अद्वितीय डिजाइन सुनिश्चित सीलिंग और सरल हटाने के लिए आसान और तेज़ क्लिप-ऑन इंस्टॉलेशन की अनुमति देता है।

क्लिप-ऑन एनबीआर और ईपीडीएम, दोनों औद्योगिक और एफडीए रेटिंग में उपलब्ध है।ये सटीक गास्केट कठोर विनिर्माण नियंत्रण के तहत ढाले जाते हैं और लंबे जीवन और उत्कृष्ट संपीड़न सेट प्रतिरोध के लिए पेरोक्साइड-ठीक हो जाते हैं।





शेल- और -ट्यूब एक्सचेंजर्स के साथ GL13 प्लेट हीट एक्सचेंजर एडवांटेज



जब दक्षता और किफ़ायती महत्वपूर्ण कारक हैं, तो अपने इंजन कक्ष को भारी, भारी उपकरणों से क्यों भरें?



एम एंड सी से एक प्लेट हीट एक्सचेंजर तुलनीय प्रदर्शन के शेल-ट्यूब एक्सचेंजर के आकार का केवल 1/3 और वजन का 1/6 है।भले ही ट्यूब एक्सचेंजर में निवेश करना उचित लगे, लेकिन प्लेट हीट एक्सचेंजर की तुलना में इसकी जीवन चक्र लागत बहुत अधिक होगी।



एक कारण यह है कि प्लेट हीट एक्सचेंजर के ताप हस्तांतरण गुण 3 से 5 गुना अधिक होते हैं।एक और निकट तापमान दृष्टिकोण है जो 1 ℃ (75 ) जितना कम है।

दक्षता भुगतान करती है!



प्लेट हीट एक्सचेंजर पारंपरिक शेल-एंड-ट्यूब एक्सचेंजर्स की तुलना में कई फायदे प्रदान करता है

• 50% तक अधिक कुशल
• 90% तक अधिक कॉम्पैक्ट
• 3-5 गुना अधिक k-मान
• अद्वितीय अशांत प्रवाह डिजाइन
• करीब तापमान दृष्टिकोण - जितना कम 1 ℃
• बहुत कम सामग्री की आवश्यकता - विदेशी मिश्र धातुओं या टाइटेनियम का कम उपयोग

प्लेट हीट एक्सचेंजर लाभ

• बहुत छोटे पैरों के निशान
• हल्का वजन
• आसान स्थापना
• प्रभावी सफाई के लिए हटाने योग्य हीट एक्सचेंजर सतहें
• कम ऊर्जा वाले तरल पदार्थ के साथ तेज़ हीटिंग या कूलिंग
• बेहतर स्केलिंग प्रतिरोध, अधिक विश्वसनीयता के लिए अशांत प्रवाह
• कम स्टील, कम खरीद मूल्य, कम लीड समय और कम खर्चीली डिलीवरी



प्लेट हीट एक्सचेंजर रखरखाव कैसे प्रदान करें?



प्लेट हीट एक्सचेंजर रखरखाव दो अलग-अलग तरीकों से प्रदान किया जाता है:

• जगह में साफ (सीआईपी) साइट पर रखरखाव।
• अधिकृत सफाई सुविधाएं ऑफ-साइट रखरखाव।

इन दोनों विधियों के बीच बुनियादी अंतर यह नहीं है कि कैसे, लेकिन रखरखाव कहां और कौन करता है।सीआईपी विनिर्माण संयंत्र में त्वरित वसूली और निरंतर उपकरण उपयोग के लिए किया जाता है, और यह आमतौर पर रखरखाव के प्रभारी व्यक्ति द्वारा किया जाता है।रखरखाव के लिए उपयोग और अधिकृत सफाई सुविधा के लिए उपकरण को हटाने और इसे संयंत्र के बाहर एक सुविधा में भेजने की आवश्यकता होती है जहां प्रमाणित रखरखाव कर्मचारी प्लेट हीट एक्सचेंजर की सेवा करते हैं।प्रत्येक विधि पर करीब से नज़र डालने से उस पर प्रकाश डालने में मदद मिलेगी, जिस पर सबसे अच्छा है।



सीआईपी रखरखाव।रखरखाव चक्र में त्वरित उथल-पुथल के लाभों के कारण, सीआईपी एक आकर्षक रखरखाव विधि है।यह तेज, अधिक सुविधाजनक और सरल है।यह एक पसंदीदा सफाई विधि भी है जब विशेष रूप से संक्षारक तरल पदार्थों को संसाधित किया जा रहा है।आम तौर पर, एक सीआईपी ऑपरेशन निम्नानुसार होगा:

• प्लेट हीट एक्सचेंजर इकाई बंद है।
• सभी तरल पदार्थ इकाई से निकल जाते हैं।सिंगल-पास इकाइयाँ स्व-नाली हैं।बहु-पास इकाइयों को विशेष नाली छेद की आवश्यकता हो सकती है।
• पूर्व-चयनित सफाई समाधान इकाई के माध्यम से नीचे से ऊपर के प्रवाह में परिचालित किया जाता है ताकि इकाई को पूरी तरह से बाढ़ कर दिया जा सके और चैनलिंग को रोका जा सके।जब यह निर्धारित किया जाता है कि समाधान अब इकाई के अंदर पदार्थों के साथ प्रतिक्रिया नहीं कर रहा है, तो सफाई पूरी हो गई है।
• इकाई को सफाई के घोल से निकाल दिया जाता है और, यदि आवश्यक हो, तो पानी से धोया जाता है और वापस ऑनलाइन रखा जाता है।

अधिकृत सफाई सुविधाएं।अधिकृत सफाई सुविधाओं के नुकसान को अग्रिम लागत से मापा जाता है और शायद ही कभी वास्तविक लाभों के लिए प्राप्त किया जाता है।



एक अधिकृत सफाई सुविधा में, प्रत्येक प्लेट को लॉग किया जाता है और यह निर्धारित करने के लिए नेत्रहीन निरीक्षण किया जाता है कि क्या यह रिकंडिशनिंग के योग्य है।ग्राहक को सूचित किया जाता है कि क्या कोई प्लेट कम बिक्री योग्य है और क्यों।यह सुविधा प्लेट हीट एक्सचेंजर के मूल विनिर्देशों की पुष्टि करने के लिए अपने डेटाबेस को क्रॉस-चेक करती है और फिर यह निर्धारित करने के लिए कि क्या मूल विनिर्देश से कोई क्षरण या स्पष्ट परिवर्तन है, यह निर्धारित करने के लिए शेष प्लेटों पर गास्केट और संपर्क बिंदुओं का एक करीबी दृश्य निरीक्षण करता है।फिर आवश्यक सटीक सफाई और उपचार प्रक्रिया निर्धारित की जाती है।



प्लेटों को दबाव से धोया जाता है, धोया जाता है और या तो गर्म कास्टिक स्ट्रिपिंग और/या गैस्केट और स्केल हटाने के लिए मैन्युअल प्रक्रिया के अधीन किया जाता है।किसी भी फाउलेंट्स के संतुलन को दूर करने के लिए उन्हें प्लेट सामग्री के साथ संगत विभिन्न प्रकार के एसिड में विसर्जित किया जाता है।साफ की गई प्लेटों का पूरी तरह से निरीक्षण किया जाता है और प्लेटों के 10 प्रतिशत नमूने का डाई-प्रवेश परीक्षण किया जाता है।प्रत्येक परीक्षण की गई प्लेट को डाई के साथ छिड़का जाता है और किसी भी पिन-होल लीक या दरार का पता लगाने के लिए पराबैंगनी प्रकाश के तहत निरीक्षण किया जाता है।इस प्रक्रिया के बाद, डाई के सभी निशान हटाने के लिए प्लेटों को फिर से दबाव से धोया जाता है और धोया जाता है।



प्लेट्स को फिर से एक ओईएम-स्पेक गैस्केट एडहेसिव के साथ फिर से गैसकेट किया जाता है जो आवश्यक होने पर क्षेत्र की मरम्मत को आसान बनाता है।पैक और शिप किए जाने से पहले प्लेट्स का गहन निरीक्षण किया जाता है।शिपमेंट से पहले इकाइयों का हाइड्रोस्टेटिक रूप से परीक्षण किया जाता है।



प्लेट हीट एक्सचेंजर चित्र





एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जियांगसू में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले हीट ट्रांसफर उपकरण के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और वस्तुतः सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से विभिन्न क्षेत्रों में दुनिया भर में उपयोग किया गया है।
