उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | AISI304 / AISI316L | सतह क्षेत्रफल: | 0.014 |
|---|---|---|---|
| मोटाई: | 9+2.3N मिमी ("एन" का अर्थ है प्लेट मात्रा） | वज़न: | 0.6+0.056N KG ("N" का अर्थ है प्लेट मात्रा） |
| डिजाइन दबाव: | 1.0/3.0/4.5 बार | डिजाइन अस्थायी: | -196-255 ℃ |
| चौड़ाई ऊंचाई: | 76*206mm | केंद्र की चौड़ाई* ऊँचाई: | 42*172mm |
| प्रमुखता देना: | कॉम्पैक्ट ब्राज्ड प्लेट हीट एक्सचेंजर्स |
||

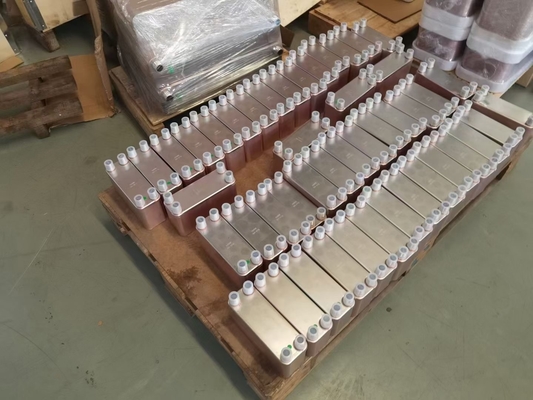

कॉपर 1.0/2.0/3.0 बार ब्रेज़्ड प्लेट हीट एक्सचेंजर्स/बीपीएचई के साथ कॉम्पैक्ट और लागत प्रभावी स्टेनलेस स्टील
बीपीएचई निर्माण
ब्रेज़्ड प्लेट हीट एक्सचेंजर (BPHE) अवधारणा पारंपरिक प्लेट और फ्रेम हीट एक्सचेंजर पर एक भिन्नता है, लेकिन बिना गास्केट और फ्रेम भागों के।अब, एम एंड सी के बीपीएचई अपने कॉम्पैक्ट, टिकाऊ डिजाइन, स्थापना में आसानी और लागत प्रभावी संचालन के कारण प्रशीतन संयंत्रों में अच्छी तरह से स्थापित घटक हैं।
बीपीएचई सामग्री

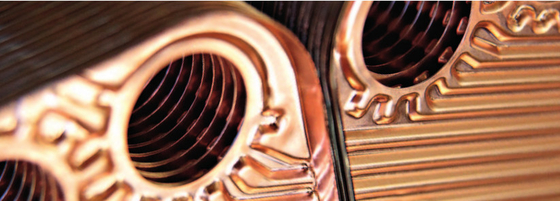

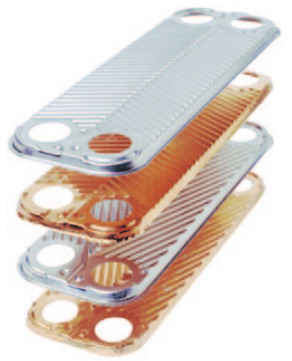

ब्रेज़्ड प्लेट हीट एक्सचेंजर (बीपीएचई) में पतली नालीदार स्टेनलेस स्टील प्लेट्स होती हैं जो तांबे को ब्रेज़िंग सामग्री के रूप में उपयोग करके वैक्यूम ब्रेज़्ड होती हैं।हालांकि कई अनुप्रयोगों के लिए विचार, कॉपर ब्रेज़्ड इकाइयां खाद्य अनुप्रयोगों और आक्रामक तरल पदार्थ वाले अनुप्रयोगों के लिए उपयुक्त नहीं हैं।यहां इष्टतम समाधान 100% स्टेनलेस स्टील से बना प्लेट हीट एक्सचेंजर है।
बीपीएचई डिजाइन
स्टेनलेस स्टील प्लेटों को एक साथ टांकने से गास्केट और मोटी फ्रेम प्लेटों को सील करने की आवश्यकता समाप्त हो जाती है।संपर्क बिंदुओं पर प्लेटों को एक साथ रखने के साथ-साथ, टांकना सामग्री पैकेज को सील कर देती है।एम एंड सी के बीपीएचई सभी संपर्क बिंदुओं पर ब्रेज़्ड हैं, जिससे इष्टतम गर्मी हस्तांतरण दक्षता और दबाव प्रतिरोध सुनिश्चित होता है।प्लेटों को सबसे लंबे समय तक संभव जीवनकाल प्रदान करने के लिए डिज़ाइन किया गया है।
चूंकि वस्तुतः सभी सामग्री गर्मी हस्तांतरण के लिए उपयोग की जाती है, बीपीएचई आकार में बहुत कॉम्पैक्ट है और इसमें कम वजन और कम होल्ड-अप वॉल्यूम है।एम एंड सी एक लचीली डिज़ाइन प्रदान करता है जिसे आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
एम एंड सी के बीपीएचई गर्मी हस्तांतरण कर्तव्यों के व्यापक स्पेक्ट्रम के लिए सबसे अधिक लागत प्रभावी समाधान हैं।
प्रवाह सिद्धांत
प्रशीतन अनुप्रयोगों के लिए ब्रेज़्ड हीट एक्सचेंजर में मूल प्रवाह सिद्धांत सबसे कुशल गर्मी हस्तांतरण प्रक्रिया को प्राप्त करने के लिए समानांतर या विकर्ण प्रवाह है।सिंगल पास डिज़ाइन में सभी कनेक्शन हीट एक्सचेंजर के एक तरफ स्थित होते हैं, जिससे इंस्टॉलेशन बहुत आसान हो जाता है।
संघनित्र - प्रवाह सिद्धांत
मुख्य घटक बाष्पीकरणकर्ता के समान हैं।रेफ्रिजरेंट एक्सचेंजर के ऊपर बाईं ओर गर्म गैस के रूप में प्रवेश करता है और पूरी तरह से संघनित होने तक चैनलों की सतह पर संघनित होना शुरू कर देता है, और फिर थोड़ा उप-ठंडा होता है।प्रक्रिया को "मुक्त संक्षेपण" कहा जाता है।

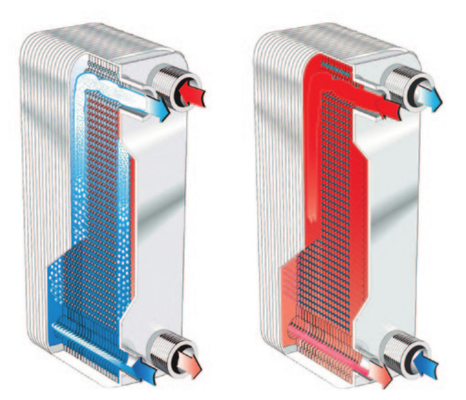

बाष्पीकरण, प्रवाह सिद्धांत दिखा रहा है।कंडेनसर, प्रवाह सिद्धांत दिखा रहा है
बाष्पीकरण - प्रवाह सिद्धांत
नालीदार प्लेटों और कोनों के बीच बनने वाले चैनलों को व्यवस्थित किया जाता है ताकि दो मीडिया वैकल्पिक चैनलों के माध्यम से प्रवाहित हों, हमेशा विपरीत दिशाओं में (काउंटर करंट फ्लो)।
दो चरण रेफ्रिजरेंट (वाष्प + तरल) संयंत्र की परिचालन स्थितियों के आधार पर वाष्प की गुणवत्ता के साथ एक्सचेंजर के नीचे बाईं ओर प्रवेश करता है।
तरल चरण का वाष्पीकरण चैनलों के अंदर होता है और कुछ डिग्री सुपरहीट का हमेशा अनुरोध किया जाता है, यही वजह है कि इस प्रक्रिया को "शुष्क विस्तार" कहा जाता है।
एक बाष्पीकरणकर्ता के चित्रण में गहरे और हल्के नीले रंग के तीर रेफ्रिजरेंट कनेक्शन का स्थान दिखाते हैं।ठंडा किया जाने वाला पानी (नमकीन) विपरीत चैनलों में काउंटर करंट प्रवाहित होता है;गहरे और हल्के लाल तीर पानी (ब्रुइन) कनेक्शन का स्थान दिखाते हैं।
प्रशीतन अनुप्रयोगों में महत्वपूर्ण घटक
दुनिया भर में प्रशीतन अनुप्रयोगों में कर्तव्यों की एक विस्तृत श्रृंखला के लिए स्थापित, एम एंड सी के उच्च प्रदर्शन बीपीएचई अधिकतम विश्वसनीयता और लागत दक्षता के साथ उच्चतम गर्मी हस्तांतरण प्रदर्शन प्रदान करते हैं।
एम एंड सी अत्यधिक उच्च दबाव बीपीएचई का एक पूरा पोर्टफोलियो प्रदान करता है।वे ट्रांसक्रिटिकल CO2, सिस्टम में सभी विभिन्न अनुप्रयोगों के लिए आदर्श हैं।प्रशीतन अनुप्रयोगों में जहां एम एंड सी के बीपीएचई स्थापित हैं, विशिष्ट उपकरण में शामिल हैं:
चिलर
पानी या नमकीन पानी को ठंडा करता है और गर्मी को हवा या पानी में अस्वीकार कर देता है।पानी को हाइड्रोलिक सिस्टम द्वारा विभिन्न प्रकार के हीट एक्सचेंजर के माध्यम से एयर कंडीशनिंग सिस्टम में ठंडी हवा में या विनिर्माण या औद्योगिक प्रक्रियाओं को ठंडा करने के लिए ले जाया जाता है।आमतौर पर चिलर चलाने के लिए दो बुनियादी प्रणालियों का उपयोग किया जाता है: एक इलेक्ट्रिक मोटर द्वारा संचालित एक कंप्रेसर, जो वाष्प संपीड़न प्रशीतन चक्र पर आधारित होता है;या एक गर्मी-चालित प्रणाली (भाप, जलती हुई प्राकृतिक गैस), एक अवशोषण रेफ्रिजरेटन चक्र पर आधारित है।
गर्मी पंप
एक प्रकार का वाटर चिलर जो रिवर्स साइकल में भी चल सकता है, जिसे वाटर-सोर्स हीट पंप भी कहा जाता है।इस मामले में प्राथमिक कार्य पानी को गर्म करना और ठंडी हवा या पानी को अस्वीकार करना है।गर्म पानी हवा या पानी को गर्म करता है।गर्म पानी एयर कंडीशनिंग सिस्टम में हवा को गर्म करता है।इस प्रणाली का एक और रूपांतर है भूमि स्रोत ऊष्मा पम्प, जो ऊष्मा को जोड़ने या अस्वीकार करने के लिए पृथ्वी या पानी की सतह का उपयोग करते हैं।
प्रशीतन अनुप्रयोगों में बीपीएचई
BPHE प्रशीतन अनुप्रयोगों में कई प्रकार के कार्यों के लिए एक कुशल समाधान है।इनमें से सबसे आम में दो बुनियादी मीडिया से गर्मी स्थानांतरित करना शामिल है: प्राथमिक तरल पदार्थ (एचएफसी या प्राकृतिक गैस) के रूप में शीतलक और माध्यमिक तरल पदार्थ के रूप में पानी या ब्राइन:
अन्य संभावित कार्य
एम एंड सी बीपीएचई क्यों चुनें?
बीपीएचई तकनीकी विनिर्देश
| नमूना | चौड़ाई (मिमी) | ऊंचाई (मिमी) | केंद्र की चौड़ाई (मिमी) | केंद्र ऊंचाई (मिमी) | सतह क्षेत्र (㎡) | मोटाई (मिमी) | वजन (किग्रा) | अधिकतम प्रवाह दर (एम³ / एच) | डिजाइन दबाव (बार) | डिजाइन अस्थायी। (℃) |
| ZL14 | 76 | 206 | 42 | 172 | 0.014 | 9+2.3N | 0.6+0.056एन | 8 | 1.0/3.0/4.5 | -196-255 |
| ZL20B | 78 | 318 | 42 | 282 | 0.02 | 9+2.3N | 0.9+0.088एन | 8 | 1.0/3.0/4.5 | -196-255 |
| ZL26 | 111 | 310 | 50 | 250 | 0.025 | 9+2.36एन | 1.3+0.12N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL30 | 124 | 304 | 70 | 250 | 0.03 | 13+2.4एन | 2.2+0.146एन | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL52A | 111 | 525 | 50 | 466 | 0.05 | 10+2.35एन | 1.9+0.215एन | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL52B | 111 | 525 | 50 | 466 | 0.05 | 10+2.35एन | 1.9+0.245एन | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL62A | 119 | 526 | 63 | 470 | 0.06 | 10+2.35एन | 2.4+0.225N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL62B | 119 | 526 | 63 | 470 | 0.06 | 10+2.35एन | 2.4+0.225N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL95A | 191 | 616 | 92 | 519 | 0.095 | 11+2.72N | 6+0.415एन | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL95B | 191 | 616 | 92 | 519 | 0.095 | 11+2.72N | 6+0.415एन | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL120A | 246 | 528 | 174 | 465 | 0.12 | 10+2.36एन | 7+0.472एन | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL120B | 246 | 528 | 174 | 465 | 0.12 | 10+2.36एन | 7+0.472एन | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL200A | 321 | 738 | 188 | 603 | 0.2 | 13+2.7एन | 13+0.74एन | 100 | 1.0/3.0/4.5 | -196-255 |
