Varitherm VT10 हीट एक्सचेंजर गैसकेट उच्च तापमान

हीट एक्सचेंजर के लिए Varitherm VT10 उच्च तापमान हीट एक्सचेंजर गैसकेट



प्लेट हीट एक्सचेंजर परिचय



प्लेट हीट एक्सचेंजर सीलिंग गैस्केट के माध्यम से प्लेटों के बीच सीलिंग का एहसास करता है, जो द्रव के रिसाव को रोकता है और कुछ दबाव सहन कर सकता है।एक ही समय में, दो प्रकार के मीडिया एक दूसरे के साथ मिश्रण किए बिना, सीलिंग गैसकेट के माध्यम से अपने स्वयं के चैनलों के माध्यम से प्रवाहित होते हैं।इसलिए, प्लेट हीट एक्सचेंजर के उपयोग की गुणवत्ता में गैसकेट की गुणवत्ता बहुत महत्वपूर्ण भूमिका निभाती है।प्लेट हीट एक्सचेंजर की आंतरिक दबाव सहन करने की क्षमता और तापमान प्रतिरोध की डिग्री मूल रूप से गैसकेट द्वारा निर्धारित की जाती है

• कम परिचालन लागत पर उच्च दक्षता
• कम निवेश लागत पर व्यापक अनुप्रयोग स्पेक्ट्रम
• प्लेट गलियारों की उच्च श्रेणी, कनेक्शन आकार, प्लेट की चौड़ाई और लंबाई
• रखरखाव - अनुकूल विधानसभा और सीलिंग प्रौद्योगिकियां

VT10 मॉडल प्लेट हीट एक्सचेंजर विशिष्टता:


सतह क्षेत्र	0.1㎡
प्लेट थीटा कोण	53° 127°
कनेक्शन व्यास	50 मिमी
प्लेट नालीदार मोटाई	3 मिमी
प्लेट केंद्र की लंबाई* चौड़ाई	691*118 मिमी
प्लेट आकार की लंबाई * चौड़ाई	780*212 मिमी



वीटी10प्लेट हीट एक्सचेंजर तकनीकी जानकारी



टाइप	चौड़ाई (मिमी)	लंबाई (मिमी)	मैक्स। वॉल्यूम फ्लो (एम³ / एच)	अधिकतम कनेक्शन आकार / चित्रित फ़्रेम (डीएन)	अधिकतम कनेक्शन आकार / स्टेनलेस स्टील फ्रेम (डीएन)	अधिकतम काम का दबाव (बार)
वीटी04	128	549	16	32	32	25
वीटी10	215	781	40	50	50	16
वीटी20	340	999	100	80	65	18
वीटी40	426	1400	210	125	100	25
वीटी80	615	1767	500	200	150	25
वीटी2508	1210	2490	3200	500		12

हीट ट्रांसफर प्लेट:316L स्टेनलेस स्टील।

गैसकेट:अनुरोध पर NBR, EPDM, Viton, और अन्य।

पोर्ट कनेक्शन:अनुरोध पर अनलिमिटेड, मेटल लाइनेड, उठा हुआ वेल्डेड नेक निकला हुआ किनारा और अन्य।

अधिकतम डिजाइन दबाव:230 psig (16 बारग)

अधिकतम डिजाइन तापमान:370 ° F (190 ° C), गैसकेट चयन पर निर्भर करता है

अनुमानित अधिकतम तरल प्रवाह दर:VT20 Saftetytherm:440 gpm (100m³/घंटा)

VT40 Saftetytherm: 924 gpm (210m³/घंटा)

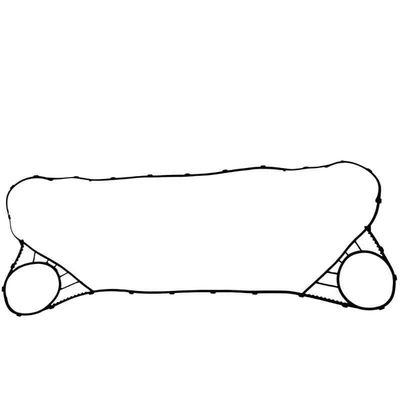

VT10 प्लेट हीट एक्सचेंजर गैसकेट और प्लेट चित्र









वीटी10गैस्केट प्लेट हीट एक्सचेंजर - Varitherm व्यवस्थित उत्पाद विविधता



चाहे 2 मिमी तक के कणों वाले तरल पदार्थ को गर्म करने या ठंडा करने में, वाष्प को संघनित करने में या विशेष मामलों में गैस कूलिंग और गैस डीह्यूमिडिफाइंग में- Varitherm प्लेट हीट एक्सचेंजर्स संभावित अनुप्रयोगों की विस्तृत श्रृंखला के साथ एक ठोस समाधान प्रदान करते हैं।



Varitherm Series के पक्ष में दो ठोस तर्क हैं।सबसे पहले सामग्री की एक विस्तृत श्रृंखला उपलब्ध है, जिसमें 1.40301/AISI304, निकल-आधारित मिश्र धातु, इंकोलॉय, निकल, टैंटलम और टाइटेनियम शामिल हैं।दूसरे यह एक व्यक्तिगत प्लेट पैक के साथ आता है जिसे आपकी भविष्य की जरूरतों को पूरा करने के लिए आसानी से बढ़ाया जा सकता है।और यह वैरिथर्म सीरीज को लगभग हर एप्लिकेशन के लिए इष्टतम आर्थिक समाधान बनाता है।



एक नज़र में लाभ
25 बार तक ऑपरेटिंग दबाव, 32.5 बार तक परीक्षण दबाव	विभिन्न आकारों, गलियारों और सामग्रियों में प्लेट्स	मॉडल आकार VT20-VT80 . के लिए चिपकने वाला मुक्त लोकइन गैसकेट सिस्टम
एनबीआर, ईपीडीएम और एफपीएम गैसकेट सामग्री	विशेष गैसकेट सामग्री, जैसे सिलिकॉन, हाइपलॉन और ब्यूटाइल अनुरोध पर उपलब्ध हैं	सभी मॉडल आकारों के लिए लाख फ्रेम
मॉडल आकार VT04 से VT80 . के लिए स्टेनलेस स्टील फ्रेम



एक नज़र में लाभ

उच्च स्तर की उत्पादन सुरक्षा प्रभावी गर्मी हस्तांतरण संक्षिप्त परिरूप कम रिसाव जोखिम आसान रखरखाव



कोमल उत्पाद हैंडलिंग



सॉफ्ट कॉरगेशन के कारण उत्पादों का सौम्य उपचार वैरिथर्म को खाद्य पदार्थों के उद्योग के लिए स्पष्ट विकल्प बनाता है।





PHE प्रकार का Safetherm और Varitherm



सेफ्टीथर्म	वीटी10 वीटी20 वीटी40
वैरिथर्म	वीटी04 वीटी10 वीटी20 वीटी40 वीटी80 VT130 वीटी180 वीटी250 वीटी405 वीटी805 वीटी1306 वीटी2508



वीटी10चौखटा



पीएचई विभिन्न एप्लिकेशन-विशिष्ट फ्रेम संस्करणों में उपलब्ध हैं।मूल संस्करण सी और बी डिज़ाइन हैं, बी डिज़ाइन का उपयोग सबसे ऊपर लंबे प्लेट पैक के लिए किया जा रहा है। इन डिज़ाइनों के प्रकारों को और संक्षेपों द्वारा चिह्नित किया जाता है।





विशेष स्टियनलेस स्टील संस्करण खाद्य पदार्थों और फार्मास्युटिकल अनुप्रयोगों में कार्यरत हैं और इसमें अलग-अलग वर्गों को अलग करने के लिए मध्यवर्ती प्लेट शामिल हो सकते हैं।

कुछ फ्रेम ऊंचाई-समायोज्य आधारों से सुसज्जित हैं





प्लेट हीट एक्सचेंजर रखरखाव कैसे प्रदान करें?



प्लेट हीट एक्सचेंजर रखरखाव दो अलग-अलग तरीकों से प्रदान किया जाता है:

• जगह में साफ (सीआईपी) साइट पर रखरखाव।
• अधिकृत सफाई सुविधाएं ऑफ-साइट रखरखाव।

इन दोनों विधियों के बीच बुनियादी अंतर यह नहीं है कि कैसे, लेकिन रखरखाव कहां और कौन करता है।सीआईपी विनिर्माण संयंत्र में त्वरित वसूली और निरंतर उपकरण उपयोग के लिए किया जाता है, और यह आमतौर पर रखरखाव के प्रभारी व्यक्ति द्वारा किया जाता है।रखरखाव के लिए उपयोग और अधिकृत सफाई सुविधा के लिए उपकरण को हटाने और इसे संयंत्र के बाहर एक सुविधा में भेजने की आवश्यकता होती है जहां प्रमाणित रखरखाव कर्मचारी प्लेट हीट एक्सचेंजर की सेवा करते हैं।प्रत्येक विधि पर करीब से नज़र डालने से उस पर प्रकाश डालने में मदद मिलेगी, जिस पर सबसे अच्छा है।



सीआईपी रखरखाव।रखरखाव चक्र में त्वरित उथल-पुथल के फायदों के कारण, सीआईपी एक आकर्षक रखरखाव विधि है।यह तेज, अधिक सुविधाजनक और सरल है।यह एक पसंदीदा सफाई विधि भी है जब विशेष रूप से संक्षारक तरल पदार्थों को संसाधित किया जा रहा है।आम तौर पर, एक सीआईपी ऑपरेशन निम्नानुसार होगा:

• प्लेट हीट एक्सचेंजर इकाई बंद है।
• सभी तरल पदार्थ इकाई से निकल जाते हैं।सिंगल-पास इकाइयाँ स्व-नाली हैं।बहु-पास इकाइयों को विशेष नाली छेद की आवश्यकता हो सकती है।
• पूर्व-चयनित सफाई समाधान इकाई के माध्यम से नीचे से ऊपर के प्रवाह में परिचालित किया जाता है ताकि इकाई को पूरी तरह से बाढ़ कर दिया जा सके और चैनलिंग को रोका जा सके।जब यह निर्धारित किया जाता है कि समाधान अब इकाई के अंदर पदार्थों के साथ प्रतिक्रिया नहीं कर रहा है, तो सफाई पूरी हो गई है।
• इकाई को सफाई के घोल से निकाल दिया जाता है और, यदि आवश्यक हो, तो पानी से धोया जाता है और वापस ऑनलाइन रखा जाता है।

अधिकृत सफाई सुविधाएं।अधिकृत सफाई सुविधाओं के नुकसान को अग्रिम लागत से मापा जाता है और शायद ही कभी वास्तविक लाभों के लिए मापा जाता है।



एक अधिकृत सफाई सुविधा में, प्रत्येक प्लेट को लॉग किया जाता है और यह निर्धारित करने के लिए नेत्रहीन निरीक्षण किया जाता है कि क्या यह रिकंडिशनिंग के योग्य है।ग्राहक को सूचित किया जाता है कि क्या कोई प्लेट कम बिक्री योग्य है और क्यों।सुविधा प्लेट हीट एक्सचेंजर के मूल विनिर्देशों की पुष्टि करने के लिए अपने डेटाबेस को क्रॉस-चेक करती है और फिर यह निर्धारित करने के लिए कि क्या मूल विनिर्देश से कोई क्षरण या स्पष्ट परिवर्तन है, यह निर्धारित करने के लिए शेष प्लेटों पर गास्केट और संपर्क बिंदुओं का एक करीबी दृश्य निरीक्षण करता है।फिर आवश्यक सटीक सफाई और उपचार प्रक्रिया निर्धारित की जाती है।



प्लेटों को दबाव से धोया जाता है, धोया जाता है और या तो गर्म कास्टिक स्ट्रिपिंग और/या गैस्केट और स्केल हटाने के लिए एक मैन्युअल प्रक्रिया के अधीन किया जाता है।किसी भी फाउलेंट्स के संतुलन को दूर करने के लिए उन्हें प्लेट सामग्री के साथ संगत विभिन्न प्रकार के एसिड में विसर्जन के अधीन किया जाता है।साफ की गई प्लेटों का पूरी तरह से निरीक्षण किया जाता है और प्लेटों के 10 प्रतिशत नमूने का डाई-प्रवेश परीक्षण किया जाता है।प्रत्येक परीक्षण की गई प्लेट को डाई के साथ छिड़का जाता है और किसी भी पिन-होल लीक या दरार का पता लगाने के लिए पराबैंगनी प्रकाश के तहत निरीक्षण किया जाता है।इस प्रक्रिया के बाद, डाई के सभी निशान हटाने के लिए प्लेटों को फिर से दबाव से धोया जाता है और धोया जाता है।



प्लेट्स को फिर से एक ओईएम-स्पेक गैस्केट एडहेसिव के साथ फिर से गैसकेट किया जाता है जो आवश्यक होने पर क्षेत्र की मरम्मत को आसान बनाता है।पैक और शिप किए जाने से पहले प्लेट्स का गहन निरीक्षण किया जाता है।शिपमेंट से पहले इकाइयों का हाइड्रोस्टेटिक रूप से परीक्षण किया जाता है।



प्लेट हीट एक्सचेंजर चित्र





एम एंड सी हीट पार्ट्स कंपनी प्रोफाइल



एम एंड सी हीट पार्ट्स कं, लिमिटेड वूशी, जिआंगसु में स्थापित है।एम एंड सी उच्च गुणवत्ता वाले गर्मी हस्तांतरण उपकरणों के डिजाइन और निर्माण में विशिष्ट है।उत्पादों की श्रेणी में प्लेट और गास्केट, प्लेट हीट एक्सचेंजर्स, गैस्केटेड हीट एक्सचेंजर्स और ब्रेज़्ड हीट एक्सचेंजर्स शामिल हैं।इस प्रकार, दुनिया भर में कुछ उत्पादकों में से एक के रूप में, एम एंड सी विभिन्न उद्योगों और लगभग सभी अनुप्रयोगों के लिए इष्टतम थर्मोडायनामिक डिजाइन के साथ समाधान प्रदान करता है।

एम एंड सी आपको आपकी पसंद के लिए वन-स्टॉप एक्सेसरीज़ सेवा, मल्टीपल-ब्रांड और कई मॉडल विकल्प प्रदान करता है।हम प्लेट हीट एक्सचेंजर की आपकी सभी आवश्यकताओं को पूरा करेंगे और हमारे समृद्ध भंडारण और त्वरित प्रतिक्रिया के माध्यम से आपकी मशीन को लगातार चालू रखेंगे।

इसके अलावा, हमारे पास एक सख्त गुणवत्ता नियंत्रण और बिक्री के बाद सेवा प्रणाली है, सामग्री की खरीद से लेकर तैयार उत्पाद पैकेज तक उत्पाद अच्छी स्थिति में प्राप्त होने तक।हमारे उत्पादों का व्यापक रूप से दुनिया भर में विभिन्न क्षेत्रों में उपयोग किया गया है।







एम एंड सी प्लेट हीट एक्सचेंजर प्लेट्स और गास्केट अन्य मॉडल अनुशंसा करते हैं



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 और इसी तरह;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL इत्यादि;

ट्रांटर/स्वीप - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 और इसी तरह;

एपीआई/श्मिट - सिग्मा 7, सिग्मा 9, सिग्मा 13, सिग्मा 26, सिग्मा 27, सिग्मा 36, सिग्मा 66, सिग्मा 106, सिग्मा 229, सिग्मा स्टार 45, सिग्मा स्टार 90 और इसी तरह;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 और इसी तरह;

हिसाका - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 और इसी तरह;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L और इसी तरह;

फनके - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 और इसी तरह;

थर्मोवेव - TL200SS/PP, TL250SS/PP, TL400SS/PP।TL650SS / पीपी और इतने पर;

डीएचपी - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M और इसी तरह;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 और इसी तरह;



एम एंड सी प्लेट हीट एक्सचेंजर माल डिलीवरी के लिए तैयार है
